เข้าใจปัญหา 12V-2×6 บน RTX 5090 ทำไมถึงร้อนจนน่ากลัว
การแก้ปัญหา RTX 5090 power connector ร้อนคือการทำความเข้าใจสาย 12V-2×6 ที่จ่ายไฟสูงผ่านขั้วจำกัดและใช้การเพิ่มหัว 8-pin connector mod เพื่อกระจายโหลดไฟ ลดอุณหภูมิสาย และลดความเสี่ยงการหลอมละลายของหัวต่อบนการ์ดจอ high-end GPU power solution ที่กินไฟระดับหลายร้อยวัตต์
ปัญหาหลักของ RTX 5090 power connector แบบ 12VHPWR หรือ 12V-2×6 คือภายใต้โหลดสูงหัวต่อสามารถร้อนจนถึงจุดที่เริ่มละลายได้ โดยต้นเหตุสำคัญมาจากการดึงกระแสสูงผ่านขั้วไฟจริงเพียง 12 พิน ซึ่งแบ่งเป็นสายไฟ 12V และกราวด์อย่างละหกเส้นเท่านั้น หากหน้าสัมผัสเสียบไม่แน่นหรือกระแสกระจายไม่สม่ำเสมอ ความต้านทานจะสูงขึ้นและเกิดความร้อนสะสมมากกว่าปกติจนกลายเป็น 12V-2×6 cable overheating ผู้ใช้หลายรายจึงเริ่มมองหา GPU cable temperature fix ที่ทำได้เองสำหรับเครื่องระดับไฮเอนด์ โดยหนึ่งในแนวทางที่ถูกพูดถึงมากคือการโมดิฟายเพิ่มหัว 8-pin เสริมเข้าไปคู่กับหัว 12V-2×6 เดิมเพื่อแบ่งโหลดไฟ
โมเดอร์รายหนึ่งได้นำเสนอ high-end GPU power solution ด้วยการสร้างโมดูลจ่ายไฟแบบ custom ที่ยึดติดอยู่ด้านหลังการ์ด โดยหน้าที่ของมันคือช่วยแบ่งกระแสออกไปวิ่งผ่านสายไฟมากขึ้น ทำให้อุณหภูมิหัวต่อหลักลดลงอย่างชัดเจน แนวคิดนี้กลับไปคล้ายยุคการ์ดจอเก่าที่ใช้หัว 8-pin หลายเส้น ซึ่งมี margin ความปลอดภัยสูงกว่า แม้จะไม่ได้แก้ข้อบกพร่องของดีไซน์ 12V-2×6 ต้นทางทั้งหมด แต่ก็ช่วยให้ภาวะเสี่ยงหัวต่อหลอมละลายลดลงมาก
แนวคิดของ 8-pin connector mod และการกระจายโหลดไฟ
แนวคิดของ 8-pin connector mod บน RTX 5090 คือการเพิ่มหัว 8-pin PCIe สองหัวเข้ามาทำงานร่วมกับสาย 12V-2×6 เดิม เพื่อกระจายโหลดของกำลังไฟรวมระดับ 575W TDP ให้ไหลผ่านคอนเนกเตอร์สามชุด แทนที่จะกดให้ทุกอย่างวิ่งผ่านหัว 12V-2×6 เพียงเส้นเดียว โมดูลที่ใช้คือแผง PCB เล็กหนึ่งชิ้นทำหน้าที่เป็น power distributor หรือบอร์ดกระจายไฟที่รับไฟจากหัวทั้งสามแล้วส่งเข้ารางไฟบนการ์ดผ่านลายวงจรเดียวกัน
โมเดอร์รายนี้อธิบายว่าได้บัดกรี PCB เข้ากับขั้ว 12V-2×6 บนการ์ดจอ จากนั้นจึงพาสายไฟออกไปยังโมดูลกระจายไฟที่ฝังหัว 8-pin เพศเมียสองหัวไว้บนบอร์ดเดียวกัน ทำให้ผู้ใช้ยังสามารถเลือกใช้สาย 12V-2×6 เดี่ยว หรือใช้ร่วมกับหัว 8-pin หนึ่งหรือสองหัวได้ตามความเหมาะสม โดยลายไฟภายใน PCB ถูกออกแบบให้แชร์รางเดียวกันทั้งหมด
ผลที่ได้คือกระแสที่เดิมต้องวิ่งผ่าน RTX 5090 power connector แบบ 16-pin เพียงเส้นเดียวถูกแบ่งออกไปบนหัว 8-pin เสริมคู่ ทำให้กระแสที่หัว 16-pin ลดลงเหลือประมาณ 3A และช่วยให้อุณหภูมิหัวต่ออยู่ต่ำกว่า 40°C ระหว่างการทดสอบโหลดต่อเนื่อง 48 ชั่วโมงที่กำลังไฟ 550W มีการรายงานว่าอุณหภูมิบริเวณจุดบัดกรีเองก็ไม่เกิน 40°C เช่นกัน ข้อดีคือเป็น GPU cable temperature fix ที่ใช้แนวคิดค่อนข้างเรียบง่าย แต่ต้องอาศัยงานช่างไฟและงานบัดกรีที่แม่นยำ
สิ่งที่ต้องเตรียมก่อนลงมือโมดิฟายสายไฟ RTX 5090
ก่อนจะลงมือกับ 8-pin connector mod นี้ คุณต้องเข้าใจก่อนว่ามันเป็นงาน DIY ระดับสูงที่ยุ่งกับ PCB ของการ์ดจอโดยตรง โมเดอร์ต้นแบบแก้ปัญหาโดยบัดกรีสายไฟเพิ่มเข้าที่รางไฟบนแผงวงจร RTX 5090 แล้วลากสายไปยังโมดูลกระจายไฟที่ด้านหลังการ์ด นั่นหมายความว่าคุณจะต้องปลดฮีตซิงหรือแบ็กเพลตและทำงานกับชิ้นส่วนเปลือย ซึ่งมีความเสี่ยงหากขาดประสบการณ์

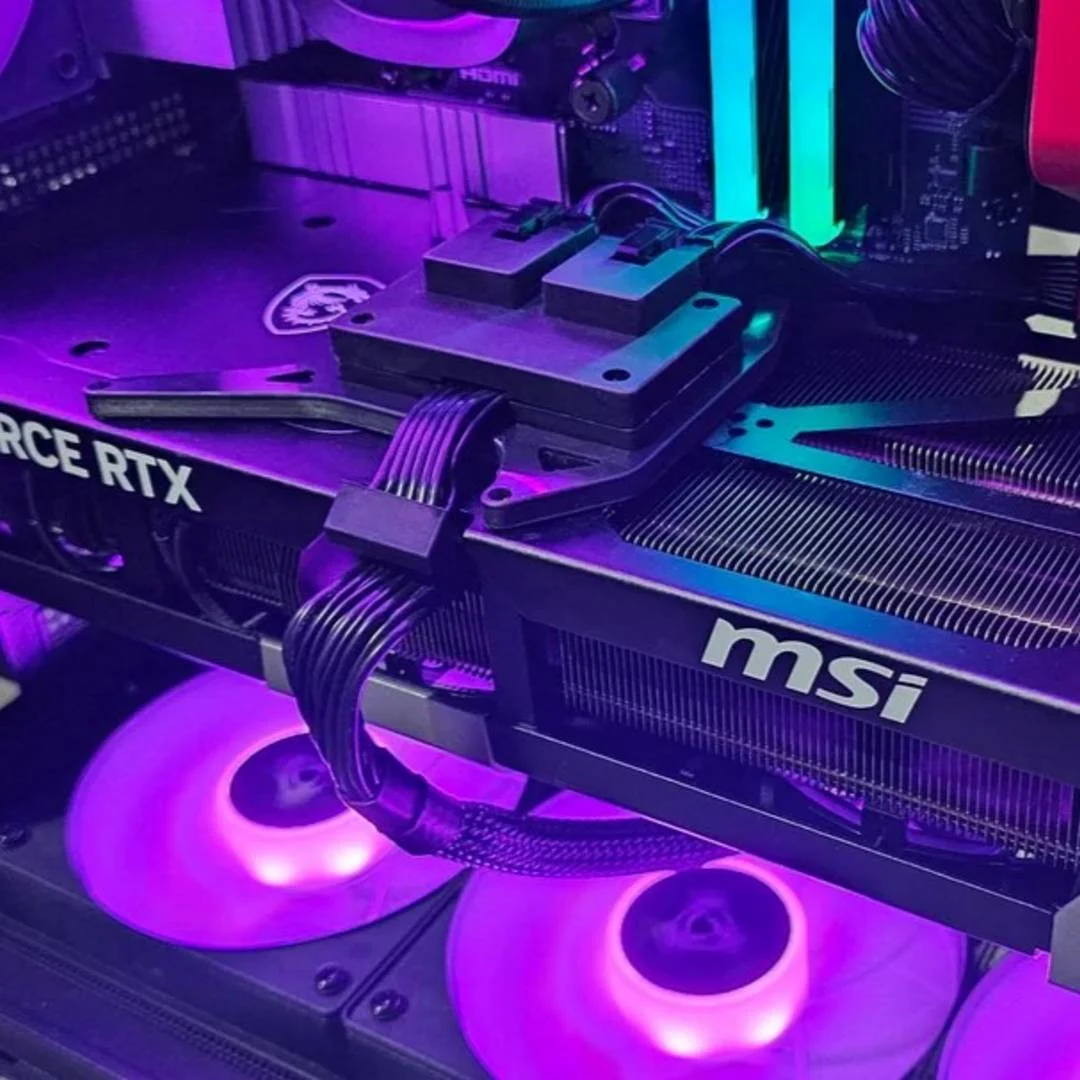

หัวใจของชุดนี้คือ PCB ตัวเล็กที่ถูกบัดกรีต่อเข้ากับขั้ว 12V-2×6 โดยตรง จากนั้น PCB ตัวนี้เชื่อมต่อกับสายไฟที่วิ่งออกไปยังโมดูล power distributor ที่บรรจุหัว 8-pin เพศเมียสองหัวไว้บนบอร์ดเดียวกัน ตัว housing ของโมดูลมีร่องรอยคล้ายงานพิมพ์เรซินตามที่ผู้โมบุว่าเป็นงาน custom เฉพาะการ์ดของเขา ซึ่งแปลว่าหากคุณจะทำเองต้องออกแบบเคสหรือขายึดให้รับน้ำหนักสายและหัวต่อได้ดี เพื่อไม่ให้แรงดึงไปลงที่จุดบัดกรีบนการ์ด
ข้อควรรู้สำคัญอีกอย่างคือ การดัดแปลงลักษณะนี้ตามหลักแล้วจะทำให้ประกันขาดทันที แม้ผู้โมรายนี้จะอ้างว่าร่วมมือกับผู้ผลิตการ์ดรายหนึ่งเพื่อออกการ์ดเวอร์ชันโมจากโรงงานพร้อมประกันเต็ม แต่สำหรับผู้ใช้ทั่วไปการเปิดการ์ดเองถือว่ามีความเสี่ยงสูง คุณควรมีพื้นฐานการบัดกรี การจัดการไฟเลี้ยง และการจัดสายอย่างเป็นระบบก่อนค่อยคิดจะใช้วิธีนี้ และอย่าลืมว่าหัว 12VHPWR เองยังคงมีข้อจำกัดจากดีไซน์เดิมอยู่แม้เราจะช่วยลดอุณหภูมิได้ก็ตาม
ขั้นตอนทำ 8-pin connector mod แบบคร่าวสำหรับสายแข็ง
ส่วนนี้เป็นการอธิบายขั้นตอนในภาพรวมเพื่อให้เข้าใจลำดับงาน ไม่ใช่คู่มือเชิงช่างแบบละเอียด คุณควรประเมินทักษะของตัวเองอย่างตรงไปตรงมาก่อนเริ่มลงมือ การทำงานนี้เกี่ยวข้องกับการบัดกรีบน PCB จริง การจัดสายไฟ และความปลอดภัยของทั้งการ์ดจอและพาวเวอร์ซัพพลาย
- ถอดการ์ดจอและเปิดฝาครอบเพื่อเข้าถึง PCB และหัว 12V-2×6 ระวังการถอดแบ็กเพลตและฮีตซิงไม่ให้ทำให้ชิ้นส่วนอื่นเสียหาย
- เตรียม PCB power distributor ขนาดเล็กที่ออกแบบให้บัดกรีเข้ากับขั้ว 12V-2×6 โดยให้มีลายวงจรเชื่อมต่อไปยังตำแหน่งที่จะติดตั้งหัว 8-pin สองหัว
- บัดกรี PCB ดังกล่าวเข้ากับขั้ว 12V-2×6 บนการ์ดจออย่างระมัดระวัง ให้ลายวงจรบน PCB ต่อเข้ากับคอนแท็กของหัว 12V-2×6 ตามที่ออกแบบไว้
- เชื่อมสายไฟจาก PCB ไปยังโมดูล power distributor ที่ด้านหลังการ์ด โดยโมดูลนี้ต้องมีบอร์ดภายในและติดตั้งหัว 8-pin เพศเมียสองหัวสำหรับรับสายจาก PSU และจัดสายให้ยึดกับตัวเคสหรือแบ็กเพลตเพื่อลดแรงดึง
- ประกอบการ์ดกลับ ตรวจสอบการเสียบสาย 12V-2×6 กับหัว 8-pin ทั้งสองจาก PSU ให้แน่นหนา จากนั้นทดสอบโหลดสูงและตรวจวัดอุณหภูมิที่หัวสายให้แน่ใจว่า GPU cable temperature fix ทำงานตามที่ตั้งใจ
ตามรายงานของผู้โม การทดสอบลาก RTX 5090 เต็มโหลด 550W ต่อเนื่อง 48 ชั่วโมงพบว่าอุณหภูมิหัวต่อไม่เกิน 40°C แม้ที่จุดบัดกรีเองก็ตาม อย่างไรก็ตาม ต้องย้ำว่าวิธีนี้เป็นงานโมเชิงลึกที่ต้องมีการออกแบบ PCB เองหรือใช้ชุดสำเร็จรูปจากผู้ผลิตที่น่าเชื่อถือ การบัดกรีผิดหรือจัดสายผิดสามารถทำให้การ์ดจอหรือพาวเวอร์ซัพพลายเสียหายได้ทันที
คุ้มไหมกับการโม 8-pin เสริม และข้อควรระวังระยะยาว
จากผลทดสอบ การกระจายโหลดไฟของ RTX 5090 ผ่านหัว 12V-2×6 ร่วมกับหัว 8-pin สองหัวช่วยลดอุณหภูมิหัวต่อและกระแสที่วิ่งผ่านสาย 16-pin ลงอย่างเห็นได้ชัด โดยอุณหภูมิถูกกดให้ต่ำกว่า 40°C ในการทดสอบต่อเนื่องยาว 48 ชั่วโมงที่โหลด 550W สำหรับคนที่โอเวอร์คล็อกหรือใช้โปรไฟล์กินไฟสูงมาก นี่ถือเป็น high-end GPU power solution ที่น่าสนใจ เพราะลดโอกาสหัวต่อหลอมละลายจาก 12V-2×6 cable overheating ได้เยอะ
อย่างไรก็ดี 8-pin connector mod ไม่สามารถลบข้อบกพร่องของดีไซน์หัว 12VHPWR ได้ทั้งหมด แกนปัญหายังอยู่ที่การอัดกำลังไฟจำนวนมากผ่านสายเพียงหกเส้น ซึ่งทำให้ระบบไวต่อการเสียบสายไม่สุดหรือการกระจายกระแสไม่เท่ากัน การโมดิฟายนี้เป็นเพียงทางเบี่ยงที่เทคนิคและต้องการความชำนาญสูง เหมาะกับผู้ใช้ที่ยอมแลกความยุ่งยากและความเสี่ยง เพื่อแลกกับความสบายใจเรื่องอุณหภูมิหัวต่อ ในระยะยาวควรจับตาดูว่าผู้ผลิตการ์ดและ PSU จะออกแบบหัวต่อรุ่นใหม่หรือโซลูชันอื่นมารองรับ high-end GPU power solution ที่ปลอดภัยมากขึ้นหรือไม่
