เมื่อ AM5 motherboard M.2 กลายเป็นจุดอ่อนแทนที่จะเป็นจุดเด่น
หัวข้อของบทความนี้คือปัญหาด้าน motherboard thermal design บนแพลตฟอร์ม AM5 และ Intel รุ่นปัจจุบัน ที่ฮีตซิงก์ M.2 ที่ให้มาในบอร์ดจำนวนมากไม่สามารถสร้าง NVMe heatsink contact ที่แนบสนิทกับ PCIe 5.0 SSD ทั้งด้านคอนโทรลเลอร์และ NAND ส่งผลให้การระบายความร้อนของ PCIe 5.0 SSD thermal ขาดประสิทธิภาพ และเปิดช่องให้เกิดการลดความเร็วอัตโนมัติภายใต้โหลดต่อเนื่อง รวมถึงความเสี่ยงต่ออายุการใช้งานของไดรฟ์ในระยะยาวสำหรับผู้ใช้งานที่เน้นงานหนักหรือเล่นเกมยาว ๆ บนระบบ AM5 motherboard M.2 ที่ควรจะไว้ใจได้มากกว่านี้

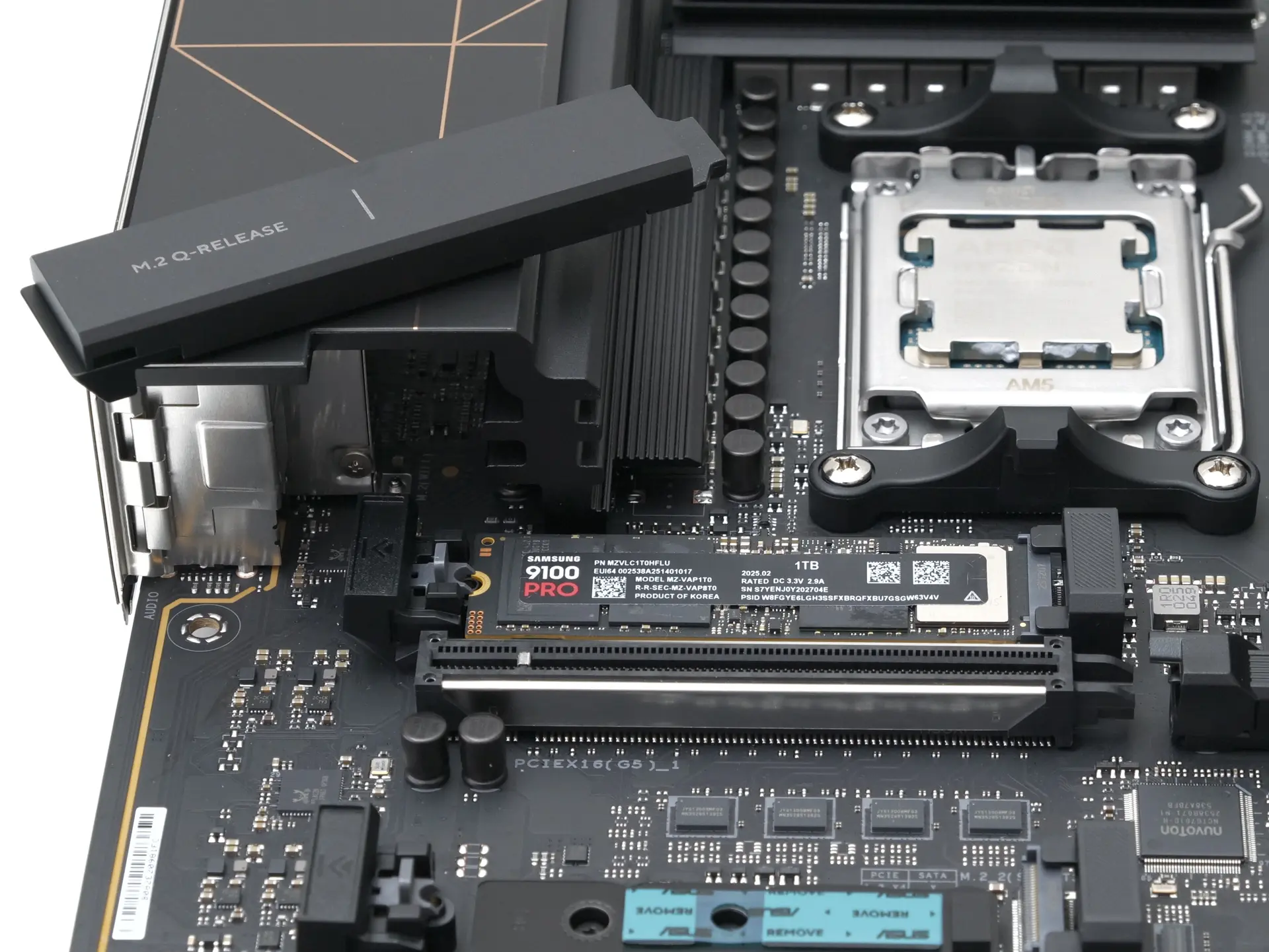

ข้อมูลการทดสอบเมนบอร์ด AM5 และ Intel รวม 20 รุ่นชี้ชัดว่าฮีตซิงก์ M.2 แบบติดมากับบอร์ดนั้นมีถึง 9 รุ่นที่ “Good Contact” ไม่ผ่านเกณฑ์หรือมีเพียงแรงกดเบาบางลงบน SSD เท่านั้น สิ่งที่น่ากังวลไม่ใช่ตัวเลข แต่คือแนวโน้มว่าผู้ผลิตหลายรายกำลังมอง M.2 Thermal Guard เป็นแค่จุดขายทางการตลาด มากกว่าจะเป็นชิ้นส่วนวิศวกรรมที่ต้องออกแบบให้แม่นยำระดับมิลลิเมตร ฮีตซิงก์ที่สัมผัสแค่คอนโทรลเลอร์หรือปลาย NAND โดยปล่อยให้ด้านล่างโล่ง ๆ คือสัญญาณเตือนว่ามีช่องโหว่ด้านการควบคุมคุณภาพที่ผู้ใช้ต้องรับความเสี่ยงเอง
ตารางสอบตก: เมื่อ 9 จาก 20 บอร์ดมีฮีตซิงก์ M.2 สัมผัสไม่เต็ม

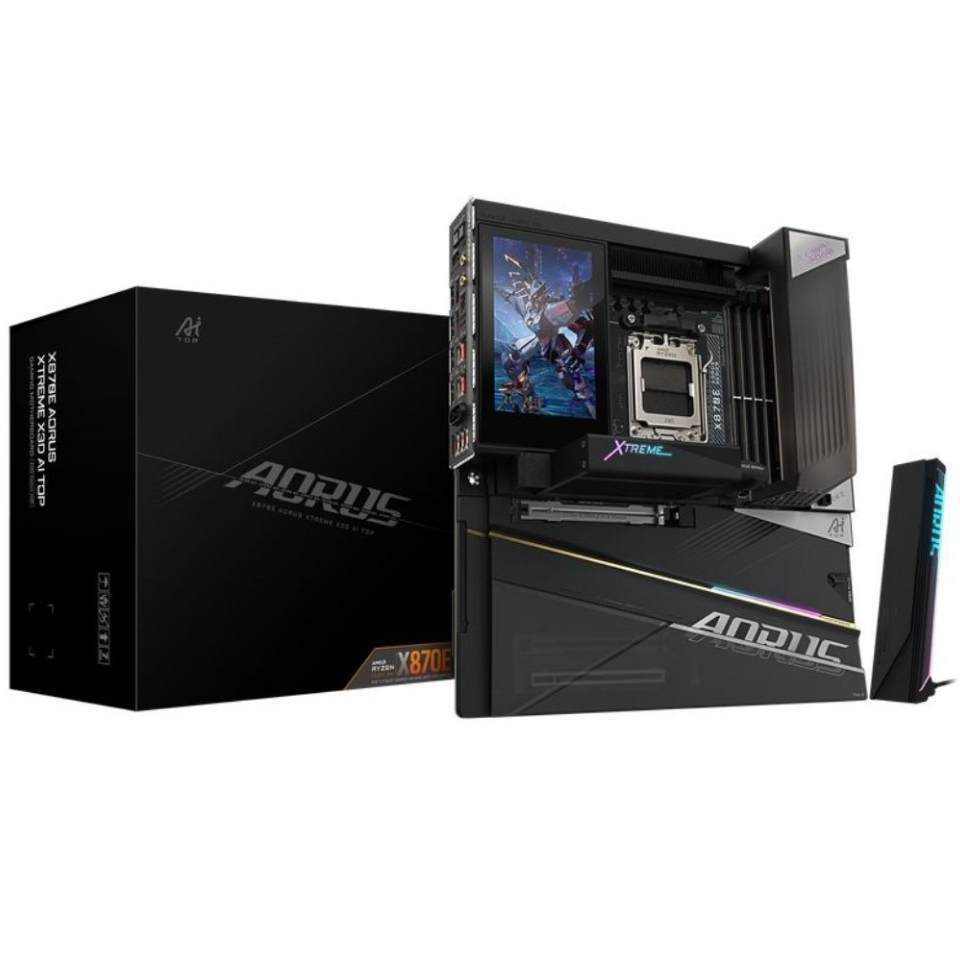

ตัวเลข 9 จาก 20 เมนบอร์ดที่ NVMe heatsink contact ไม่เข้าขั้นถือว่าแรงเกินกว่าจะมองข้ามได้ เพราะนี่คือบอร์ดระดับ X870E, B850, Z890 และ B760 ที่ควรจะถูกออกแบบมาเพื่อรองรับ PCIe 5.0 SSD thermal อย่างจริงจัง ในรายงานมีบอร์ดที่ใช้แผ่นซิลิโคนสองด้านแต่สัมผัสได้เพียงคอนโทรลเลอร์บน เช่น Gigabyte X870E Aorus Xtreme AI Top ที่ถูกระบุว่า “Contact only on the top and the controller only” หรือบอร์ดที่มีฮีตซิงก์แต่ “Barely touched anything” บนโซนอุปกรณ์เก็บข้อมูลเลย นี่ไม่ใช่ความผิดพลาดเล็กน้อย แต่คือการออกแบบที่สะท้อนว่าความแม่นยำเชิงกลถูกให้ความสำคัญรองจากรูปลักษณ์โลหะสวย ๆ
| เมนบอร์ด | แผ่นซิลิโคนสองด้าน | ระดับการสัมผัส |
|---|---|---|
| MSI Pro X870E-P Wifi | N | สัมผัสเฉพาะปลาย NAND เท่านั้น |
| Asus B850 Creator Wifi | Y | โดนเฉพาะคอนโทรลเลอร์ด้านบนและจุดเดียวด้านล่าง |
| MSI B850 Tomahawk Max Wifi II | N | ปลาย NAND ยังพอสัมผัส แต่คอนโทรลเลอร์แทบไม่โดน |
| Gigabyte Z890 Aorus Master | Y | สัมผัสคอนโทรลเลอร์และ NAND เพียงบางส่วน ไม่มีการสัมผัสด้านล่างเลย |
เจาะบอร์ด GIGABYTE B850M: ตัวอย่างการออกแบบดีครึ่งเดียว

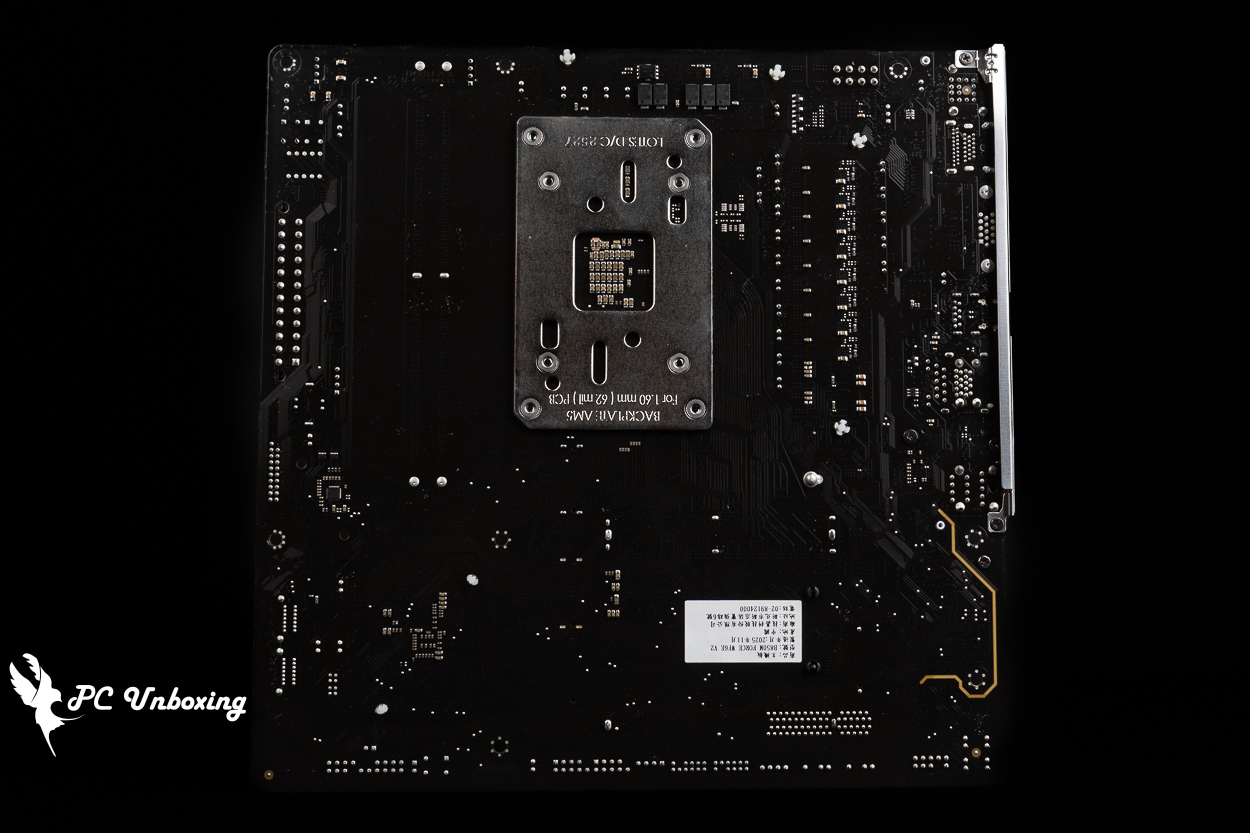

ในกลุ่มบอร์ด AM5 ที่ถูกพูดถึงมากช่วงนี้ GIGABYTE B850M FORCE WIFI6E V2 คือรุ่นยอดนิยมสำหรับคนที่อยากได้บอร์ด M-ATX เน้นคุ้มค่าและรองรับการโอเวอร์คล็อกหน่วยความจำ โดยบอร์ดนี้ใช้ PCB สีดำ ขนาด 24.4 x 24.4 ซม. มาพร้อมภาคจ่ายไฟแบบ 8+2+2 เฟส และชุดฮีตซิงก์สีเงินเทาเพื่อระบายความร้อน VRM ที่สัมผัส MOSFET ผ่านแผ่นนำความร้อนโดยตรง ในแง่การออกแบบ VRM ถือว่าน่าพอใจ แต่จุดที่เกี่ยวกับ AM5 motherboard M.2 กลับเผยให้เห็นครึ่งหนึ่งของเรื่องราวที่ผู้ใช้ควรรู้: ช่อง M2A_CPU สำหรับ SSD PCIe Gen5 x4 มี M.2 Thermal Guard ติดมากับบอร์ด ในขณะที่ M2B_CPU และ M2C_SB ไม่มีฮีตซิงก์จากโรงงานเลย
ช่อง M2A_CPU รองรับ M.2 SSD ขนาด 2280 และเชื่อมต่อโดยตรงกับซีพียู ซึ่งทำให้มันเป็นตำแหน่งหลักสำหรับ PCIe 5.0 SSD thermal ที่ต้องจัดการอุณหภูมิให้ดี ด้านล่างยังมี M2B_CPU ที่เป็น PCIe Gen4 x4 และ M2C_SB ที่รองรับ Gen4 x2 ผ่านชิปเซ็ต โดยช่องสุดท้ายถึงกับถูกแนะนำให้ใช้กับ SSD ระดับเริ่มต้นเพื่อเก็บข้อมูลหรือเกมเท่านั้น จุดที่น่าเป็นห่วงคือ แม้ช่องบนสุดจะมีฮีตซิงก์ แต่จากภาพรวมผลทดสอบ 20 บอร์ดที่พบว่าฮีตซิงก์จำนวนมากสัมผัสไม่เต็ม เราควรตั้งคำถามอย่างตรงไปตรงมาว่า บอร์ด B850M รุ่นนี้จะมี NVMe heatsink contact ที่แนบสนิทจริงหรือไม่ เมื่อใช้กับ SSD ที่มีทั้งแผง NAND สองด้านและคอนโทรลเลอร์ขนาดใหญ่
ผลกระทบต่อคนประกอบเครื่อง: ความเร็ว SSD ไม่ได้มาฟรีๆ
สำหรับผู้ใช้ทั่วไป การเลือกบอร์ดอย่าง GIGABYTE B850M FORCE WIFI6E V2 วางตำแหน่งเป็นบอร์ดคุ้มค่า มีสองสล็อต DDR5 และสามช่อง M.2 SSD พร้อมภาคจ่ายไฟ 8+2+2 เฟส ทำให้มันถูกแนะนำให้ใช้คู่กับซีพียูระดับ Ryzen 7 9850X3D เพื่อประกอบเครื่องเล่นเกมหรือใช้งานทั่วไปเป็นหลัก โครงสร้าง 1DPC สองสล็อตที่รองรับ DDR5 สูงสุด 9600 MT/s ตาม QVL เมื่อจับคู่กับ Ryzen 8000 ก็สะท้อนว่าบอร์ดนี้ถูกออกแบบมาเพื่อดันประสิทธิภาพหน่วยความจำอย่างจริงจัง แต่ในขณะที่เราพูดถึงตัวเลขสวย ๆ ด้าน RAM และซีพียู ความจริงอีกด้านคือถ้า NVMe heatsink contact รองรับ M.2 ไม่ได้ระดับเดียวกัน ความเร็วของ PCIe 5.0 SSD thermal ที่สัญญาไว้ก็อาจถูกลดทอนลงทันทีเมื่อร้อนเกินจุดปลอดภัย
ผลกระทบที่ผู้ใช้จะรู้สึกได้คือเวลาโหลดเกมใหญ่ ๆ ย้ายไฟล์ 4K หรือรันงานที่เขียนอ่านดิสก์ต่อเนื่องยาวนาน SSD บางตัวจะเริ่มลดความเร็วเพื่อควบคุมอุณหภูมิ แม้สเปกจะระบุความเร็วสูงแต่การออกแบบฮีตซิงก์ของเมนบอร์ดคือคอขวดใหม่ที่หลายคนไม่เคยคิดถึง AMD AM5 motherboard M.2 ที่ควรจะพร้อมใช้ไปอีกหลายปีกลับกลายเป็นว่าต้องพึ่งดวงว่าฮีตซิงก์ที่ได้มาจะสัมผัสถูกตำแหน่งหรือไม่ เพราะผู้ใช้ส่วนใหญ่ไม่มีโอกาสถอดดูแผ่นซิลิโคนทีละชั้น การไม่ตรวจสอบให้ดีจึงเท่ากับยอมรับความเสี่ยงด้านประสิทธิภาพและอายุการใช้งาน SSD ไปโดยปริยาย
ข้อแนะนำเชิงปฏิบัติและข้อสรุป: อย่าปล่อยให้ฮีตซิงก์ M.2 เป็นจุดบอด
เมื่อเรารู้แล้วว่ามีเมนบอร์ดถึง 9 จาก 20 รุ่นที่ฮีตซิงก์ M.2 สัมผัสไม่เต็ม และเห็นตัวอย่าง AM5 motherboard M.2 อย่าง GIGABYTE B850M FORCE WIFI6E V2 ที่ให้ฮีตซิงก์แค่ช่อง Gen5 แถมยังไม่รู้ว่าระดับการสัมผัสจริงเป็นอย่างไร ทางออกที่เป็นรูปธรรมสำหรับคนประกอบเครื่องคือ: หนึ่ง ตรวจสอบหน้าสัมผัสโดยการถอดฮีตซิงก์ออกมาดูหลังติด SSD แล้วว่ามีรอยกดบนแผ่นซิลิโคนครบทั้งคอนโทรลเลอร์และ NAND หรือไม่ สอง ถ้าฮีตซิงก์ของบอร์ดไม่เข้ารูป ให้พิจารณาใช้ฮีตซิงก์ของ SSD เอง หรือฮีตซิงก์ aftermarket ที่ออกแบบมาเฉพาะแทนการหวังพึ่งของเดิม และสาม เลือกตำแหน่งติดตั้ง SSD ให้สอดคล้องกับระดับโหลด เช่นใช้ช่อง M2A_CPU Gen5 สำหรับไดรฟ์ระบบและเกมหลัก และส่งงานเบา ๆ ไปที่ช่อง M2C_SB Gen4 x2 ตามที่บอร์ดเองแนะนำ
ประเด็นที่บทความนี้ต้องการย้ำคือ ความเร็วของ NVMe และความหรูของฮีตซิงก์โลหะบนเมนบอร์ดไม่ได้แปลว่าการออกแบบ motherboard thermal design นั้นดีโดยอัตโนมัติ ผลทดสอบ 20 บอร์ดแสดงให้เห็นช่องว่างด้านการควบคุมคุณภาพที่ผู้ผลิตหลายรายยังไม่ได้แก้ให้เด็ดขาด ในยุคที่ SSD PCIe 5.0 สามารถดันความเร็วระดับมหาศาล การออกแบบฮีตซิงก์ที่แม่นยำและมี NVMe heatsink contact เต็มพื้นที่คือหัวใจของแพลตฟอร์ม AM5 หากผู้ใช้เริ่มตรวจสอบและตั้งคำถามกับดีไซน์ของเมนบอร์ดที่เลือกใช้ เราอาจเห็นแรงกดดันกลับไปยังผู้ผลิตให้หันมาใส่ใจเรื่องความแม่นยำเชิงกลและความจริงด้านอุณหภูมิมากกว่าหน้าตาโลหะเคลือบสวย ๆ เสียที
