ระบายความร้อน GPU โดยตรงด้วยน้ำบนซิลิคอน ทำได้อย่างไร

ทำความรู้จักการระบายความร้อน GPU โดยตรงบนซิลิคอน

การระบายความร้อน GPU โดยตรงคือการส่งน้ำหล่อเย็นไหลผ่านพื้นที่ซิลิคอนเปลือยของชิปโดยไม่ใช้ฮีตซิงก์หรือบล็อกน้ำโลหะมาตรฐาน และมักใช้บล็อกน้ำแบบ 3D printed water block ที่ออกแบบให้เป็นห้องเล็กๆ ครอบหน้าได เพื่อเพิ่มประสิทธิภาพ GPU silicon cooling และดึงความร้อนออกอย่างรวดเร็ว เหมาะกับสายโมดิ้งที่เน้น water cooling RTX เพื่ออุณหภูมิต่ำสุดสำหรับเล่นเกมและโอเวอร์คล็อก แต่ต้องแลกกับความเสี่ยงสูงต่อการรั่วและการช็อตวงจรเมื่อระบายความร้อน GPU โดยตรงโดยไม่มีโครงสร้างป้องกันตามปกติ

แนวคิดนี้เริ่มจากการตั้งคำถามว่าทำไมต้องมีบล็อกโลหะ เมื่อเราสามารถปั๊มน้ำผ่านซิลิคอนเปลือยได้เลย ซึ่งคือหัวใจของ direct-die cooling ที่ตัดบล็อกโลหะออกจากสมการและปล่อยให้น้ำรับหน้าที่แลกเปลี่ยนความร้อนเต็มๆ บนหน้าได การทดลองของสายโมดิ้งรายหนึ่งแสดงให้เห็นว่าการตัดฮีตซิงก์เดิมออกและหันมาใช้การส่งน้ำตรงหน้าซิลิคอนทำให้อุณหภูมิ RTX 2060 จาก 70°C ลดลงเหลือเพียง 28°C ขณะเบนช์มาร์ก ผลลัพธ์ระดับนี้ดึงสายโอเวอร์คล็อกให้สนใจวิธี GPU silicon cooling แบบสุดทางนี้มากขึ้น แต่ก็ต้องยอมรับว่าเป็นวิธีสำหรับคนที่ยอมรับความเสี่ยงเสียการ์ดถาวรได้

ตัวเลขผลลัพธ์และสิ่งที่ต้องแลกเมื่อดึงโลหะออกจากระบบ

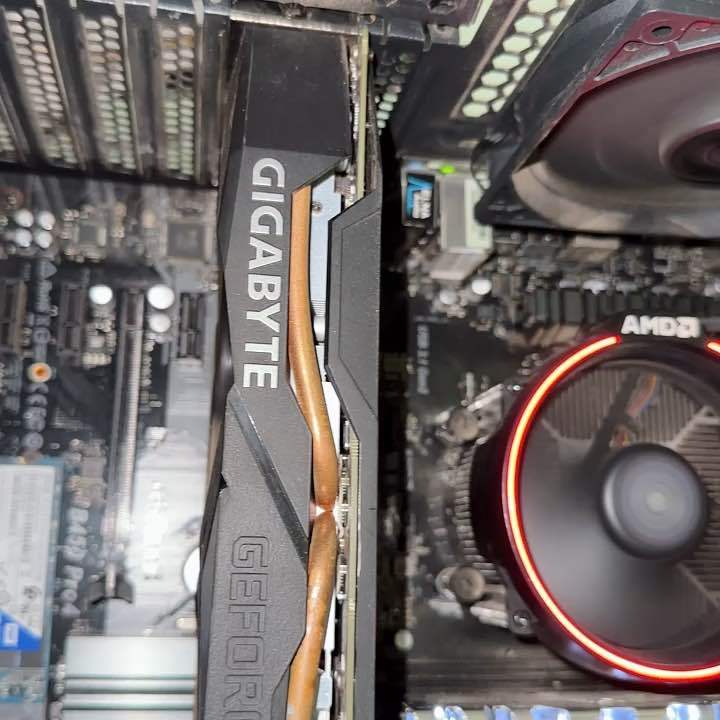

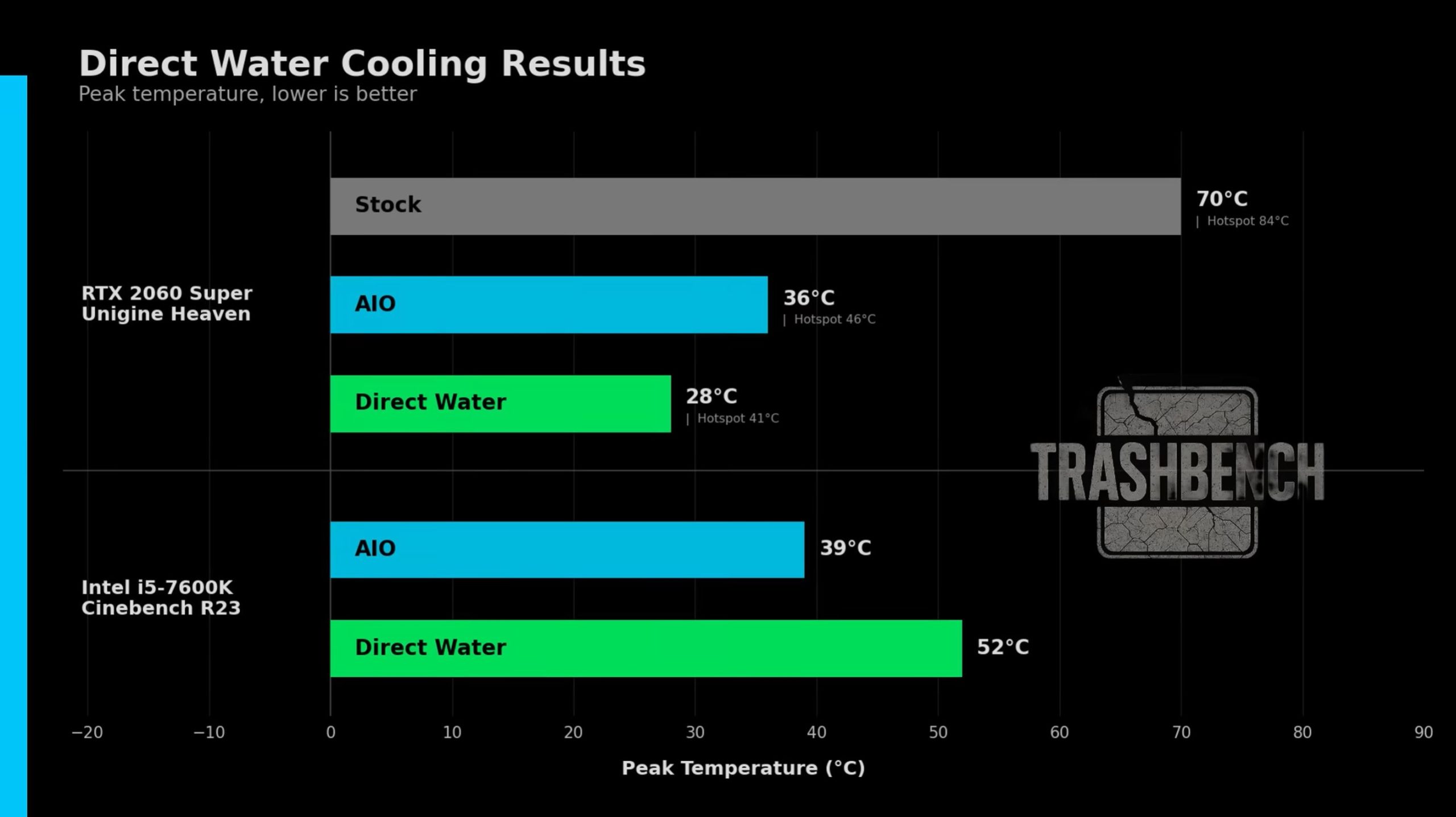

จุดดึงดูดของการระบายความร้อน GPU โดยตรงคือผลลัพธ์ด้านอุณหภูมิที่ต่างจากชุดสต็อกแบบหน้ามือเป็นหลังมือ บน RTX 2060 ที่ใช้ฮีตซิงก์เดิม อุณหภูมิขณะรัน Unigine Heaven อยู่ที่ 70°C เมื่อเปลี่ยนมาใช้ชุด water cooling RTX แบบ AIO ที่ถูกจับเข้าการ์ด อุณหภูมิลงมาอยู่ราว 36°C แต่เมื่อเปลี่ยนเป็นระบบ direct-die ที่ส่งน้ำเข้าหน้าไดตรงๆ ค่าโหลดลดลงเหลือ 28°C ทั้งบน RTX 2060 และ RTX 2060 Super จุดร้อนสุดหรือ hotspot บนการ์ดหนึ่งยังอยู่ที่ประมาณ 41°C ซึ่งถือว่าต่ำมากเทียบกับชุดสต็อก

คำพูดที่ควรจำจากการทดลองนี้คือ “ด้วยฮีตซิงก์เดิม RTX 2060 รันที่ 70°C แต่เมื่อส่งน้ำตรงไปที่ซิลิคอน อุณหภูมิลดลงเหลือ 28°C ในการทดสอบเดียวกัน” ตัวเลขแบบนี้ทำให้ direct-die cooling น่าสนใจสำหรับงานเล่นเกมระดับสูงและโอเวอร์คล็อกที่ต้องการดันเพดานความถี่เพิ่มโดยไม่ติดอุณหภูมิ อย่างไรก็ตามมันคือวิธี GPU silicon cooling ที่สุดโต่ง ทั้งแง่การออกแบบ ระบบท่อ และการควบคุมการรั่ว ถ้าอะไรพลาดเพียงเล็กน้อยผลคือการ์ดเสียถาวรได้ทันที และไม่มีกรอบการรับประกันมาช่วย ดังนั้นต้องมองให้ครบทั้งด้านผลลัพธ์และความเสี่ยงก่อนลองทำตาม

แก่นของเทคนิค: 3D printed water block และการจัดการการรั่ว

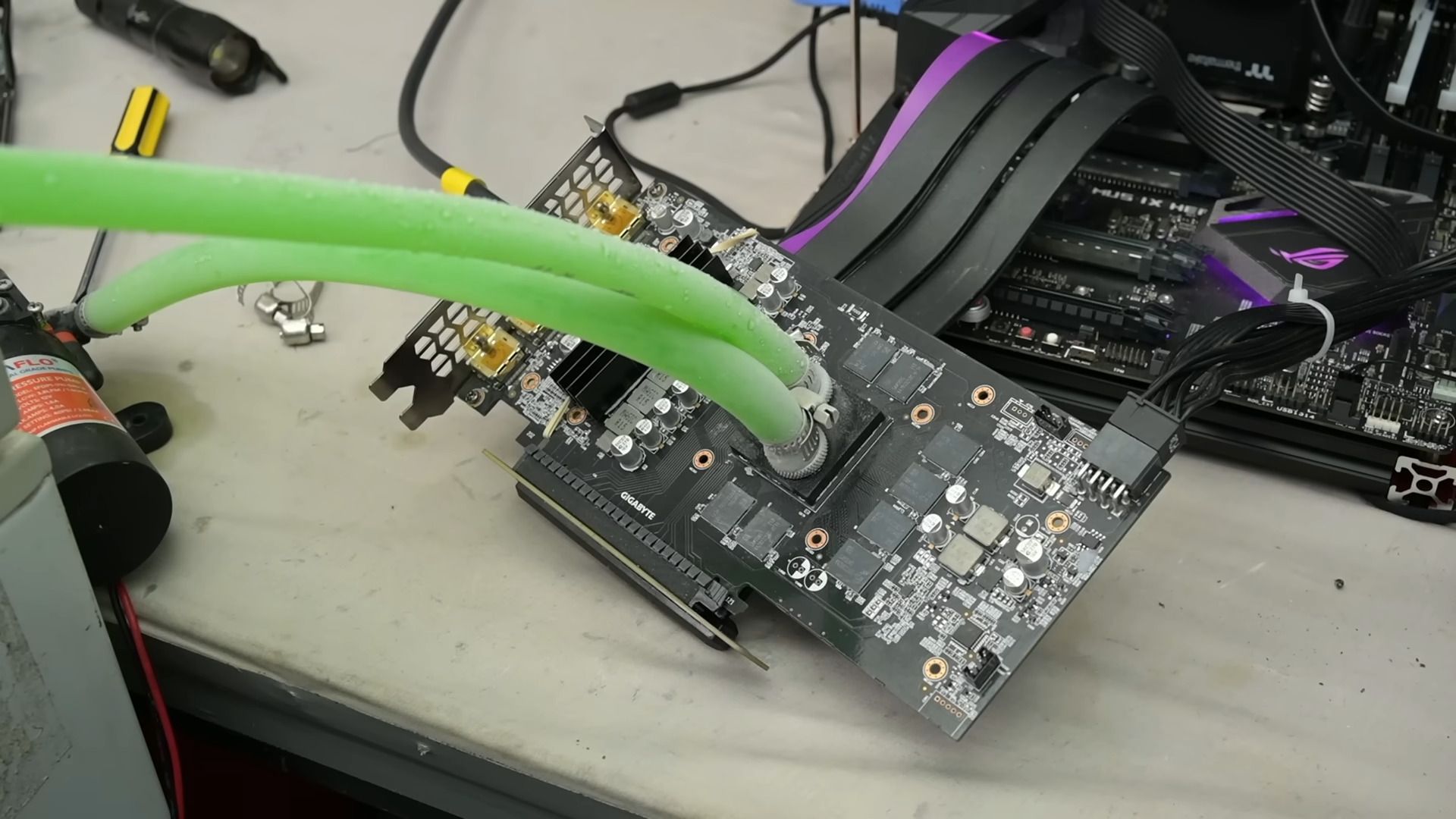

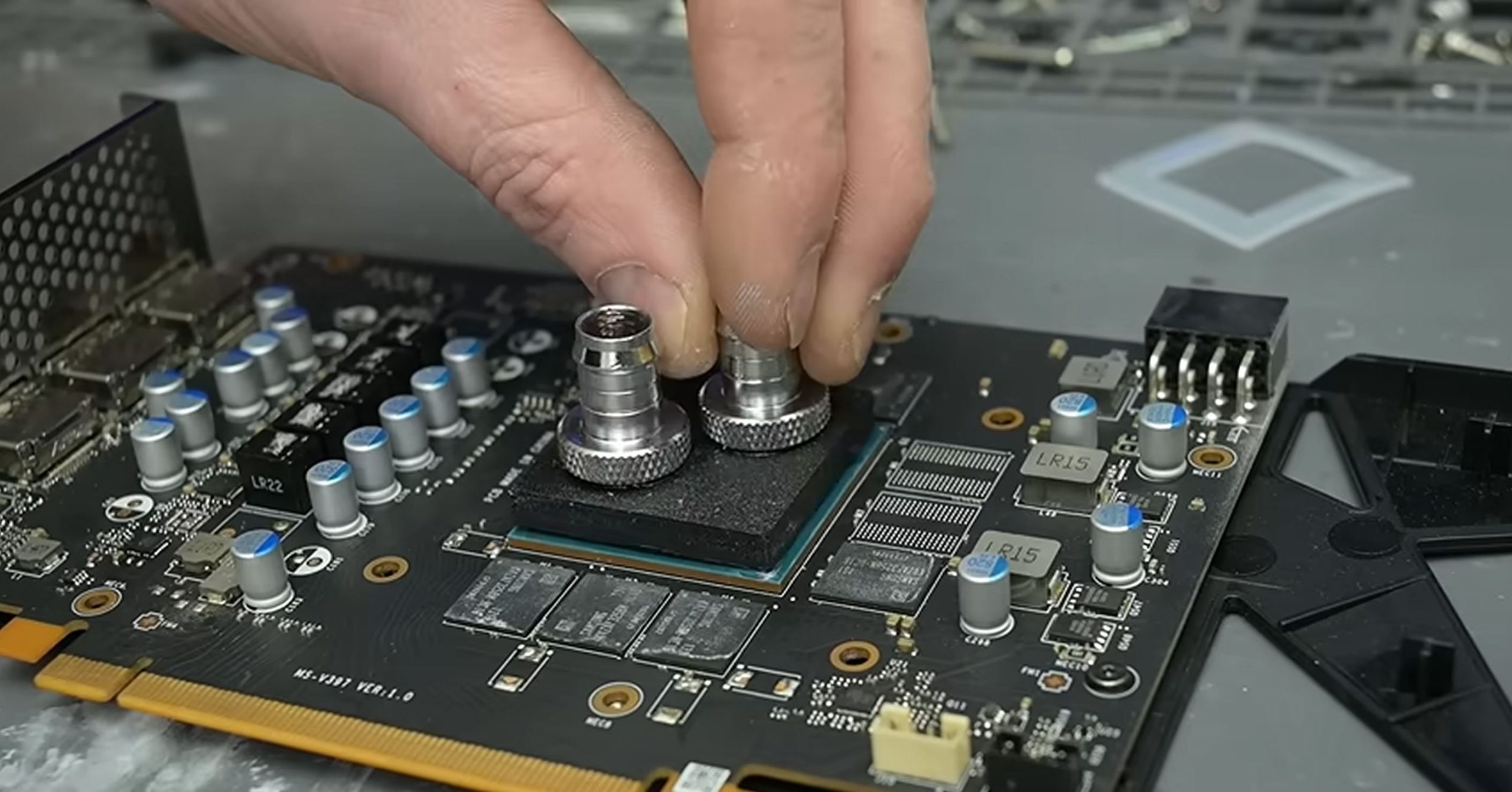

หัวใจของระบบนี้คือการสร้าง 3D printed water block ให้ครอบหน้า GPU die และออกแบบช่องให้น้ำไหลผ่านโดยตรง บล็อกพลาสติกที่พิมพ์จากเครื่อง 3D จะถูกวัดขนาดตามการ์ดแต่ละใบ เช่น RTX 3060 เสียที่ใช้ทดลองในรอบแรกก่อน เพื่อให้รู้ว่าควรปั้นห้องน้ำอย่างไรให้สอดรับกับตำแหน่งซิลิคอนและองค์ประกอบรอบๆ บล็อกที่ออกแบบดีจะใช้เป็นทั้งห้องน้ำและโครงยึดท่อ โดยบางครั้งมีการหลอมฟิตติ้งให้ติดกับบล็อก แล้วใช้แหวนรอง ปะเก็น และแคลมป์รัดท่อช่วยให้การต่อท่อแน่นขึ้น จากนั้นจึงใช้ epoxy ยึดและซีลบล็อกเข้ากับ substrate รอบ GPU silicon เพื่อให้เกิดระบบปิดที่น้ำไม่สามารถไหลออกไปโดนส่วนอื่นของ PCB

อย่างไรก็ตามปัญหาใหญ่ที่สุดที่เจอในช่วงแรกคือการรั่วซึม ทั้งผ่านบล็อกพลาสติกเองและตามข้อต่อฟิตติ้ง “การทดสอบครั้งแรกมีน้ำรั่วหนึ่งถึงสองจุด จึงต้องเพิ่ม epoxy เพื่อยึดและซีลบล็อก 3D เข้ากับ GPU และฟิตติ้งท่อ” บางวัสดุจากเครื่องพิมพ์ 3D ถูกพบว่ามีรอยรั่วตามขอบ หรือมีความพรุนจนทำให้น้ำซึมออกได้ ดังนั้นการเลือกชนิดพลาสติก การออกแบบความหนา และการเคลือบพื้นผิวจึงสำคัญมากในงาน GPU silicon cooling แบบนี้ เพราะเราไม่มีโครงโลหะให้ช่วยรับแรงดันน้ำหรือกันการรั่วเหมือนบล็อกสำเร็จรูป ถ้าไม่มั่นใจวัสดุหรือวิธีซีล การทดลองควรหยุดไว้ก่อนจะเสียการ์ดราคาแพง

ขั้นตอนแบบเรียงลำดับสำหรับสายโมที่อยากลองระบายความร้อน GPU โดยตรง

แม้การทดลองนี้ไม่ใช่สูตรสำเร็จ แต่จากประสบการณ์ของสายโมดิ้งที่ลองมาแล้ว เราสามารถสรุปขั้นตอนแบบกว้างๆ เพื่อใช้เป็นแนวทางคิดได้ สิ่งสำคัญคือการเริ่มจากการ์ดที่ไม่ใช้ในงานหลัก เพื่อรับความเสี่ยงระหว่างเรียนรู้ การเตรียมพื้นที่ให้ปลอดภัยต่อการรั่ว เช่น ใช้สาย PCIe riser ให้การ์ดห่างจากเมนบอร์ด และการปิดผิวรอบๆ ด้วยสารเคลือบก่อนทดสอบ ก็ช่วยลดโอกาสช็อตวงจรได้ ด้านการถ่ายทอดความร้อน แม้ในระบบ direct-die บางชุดจะให้น้ำสัมผัสหน้าไดโดยตรงแทนการใช้ thermal paste แต่การควบคุมระยะห้องน้ำและการไหลของน้ำก็ทำหน้าที่คล้าย TIM อยู่แล้ว ดังนั้นต้องคิดให้ครบทั้งมุมกลไกและมุมไฟฟ้า ไม่ใช่ดูแค่ตัวเลขอุณหภูมิ

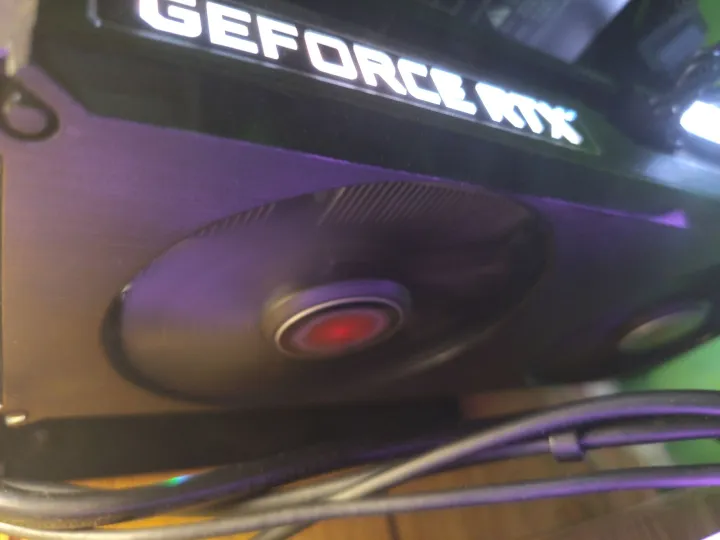

1. เริ่มจากการ์ดจอที่เสียหรือไม่ใช้งาน เช่น GPU รุ่นเก่าหรือ RTX 3060 เสีย เพื่อทดลองแนวคิดระบายความร้อน GPU โดยตรงแบบไม่เสี่ยงกับการ์ดหลัก
2. วัดขนาดพื้นที่รอบ GPU silicon แล้วออกแบบ 3D printed water block ให้มีห้องน้ำครอบหน้าไดและตำแหน่งฟิตติ้งท่อเหมาะสมกับรูปทรงการ์ดแต่ละใบ
3. เคลือบพื้นผิวและชิ้นส่วน SMD รอบซิลิคอนด้วยสารเคลือบกันน้ำ เช่นยาทาเล็บ จากนั้นทดสอบประกอบบล็อก 3D เข้ากับโครงยึดเดิมของฮีตซิงก์เพื่อให้จับกับการ์ดได้แน่น
4. ทดสอบน้ำโดยยังไม่เปิดไฟเลี้ยงการ์ด ปั๊มน้ำผ่านระบบและตรวจหารอยรั่ว ทั้งจากบล็อกพลาสติกและตามฟิตติ้ง ช่วงนี้อาจพบว่าวัสดุ 3D บางชนิดมีความพรุนจนต้องเปลี่ยน
5. เมื่อแก้การรั่วในบล็อกได้แล้ว ใช้ epoxy ซีลขอบหน้าน้ำเข้ากับ substrate รอบ GPU และตามฟิตติ้งท่อให้แน่น จากนั้นใช้สาย PCIe riser ให้การ์ดห่างจากเมนบอร์ดก่อนทดสอบขณะจ่ายไฟ

ต้องเน้นว่าแม้ขั้นตอนเหล่านี้จะมาจากการทดลองจริง แต่วิธีนี้ไม่เหมาะกับผู้ใช้ทั่วไป นักแต่งระบบที่ทดลองเองเตือนชัดว่าการส่งน้ำตรงบนซิลิคอนสามารถทำให้การ์ดเสียถาวรได้ง่าย และต้องใช้ประสบการณ์สูงในการจัดการระบบท่อ การซีล และการทดสอบ สองความผิดพลาดที่เกิดบ่อยคือปล่อยให้บล็อก 3D มีช่องรั่ว และมองข้ามการซีลฟิตติ้งจนมีน้ำซึมออกในขณะรันโหลดสูง ถ้าคุณใช้การ์ดที่ยังอยู่ในการรับประกัน หรือไม่ได้เตรียมใจให้กับการสูญเสียฮาร์ดแวร์ การระบายความร้อน GPU โดยตรงแบบนี้ควรเป็นเพียงสิ่งที่ดูเพลินๆ มากกว่าลงมือทำตาม

สรุป: เทคนิคสายโหดที่คุ้มเฉพาะคนกล้าเสี่ยง

เมื่อตัดสินจากตัวเลขเพียงอย่างเดียว direct-die cooling ที่ใช้ 3D printed water block ส่งน้ำเข้าหน้า GPU silicon สามารถดึงอุณหภูมิ RTX 2060 / 2060 Super จาก 70°C ลงมาเหลือ 28°C ได้อย่างน่าทึ่ง มันจึงถูกมองว่าเป็นวิธีที่มีคุณค่าสำหรับคนที่เล่นน้ำอยู่แล้ว และต้องการผลด้านอุณหภูมิสุดโต่งเพื่อดันเฟรมเรตหรือความถี่โอเวอร์คล็อก แต่ภาพรวมคือแนวทางนี้จัดอยู่ในหมวด “อยู่กับความเสี่ยง” ชัดเจน การรั่ว การช็อต และการเลือกวัสดุ 3D ที่มีความพรุนต่ำคือกับดักหลักที่ทำให้การ์ดเสียได้ง่าย

ถ้าคุณเป็นสายโมระดับจริงจัง มีเครื่องมือครบ และยอมรับได้ว่าการ์ดที่ใช้ทดลองอาจกลายเป็นชิ้นส่วนโชว์บนโต๊ะ มากกว่าการใช้งานทุกวัน direct water GPU silicon cooling ก็เป็นสนามให้ทดลองเล่นและเรียนรู้เรื่องการถ่ายเทความร้อนเชิงลึก แต่ถ้าเป้าหมายคือระบบเล่นเกมใช้งานทุกวันที่เสถียร การใช้ชุด water cooling RTX แบบบล็อกโลหะหรือ AIO คุณภาพดียังเป็นทางเลือกที่สมดุลกว่า ทั้งอุณหภูมิและความสบายใจ
