ออกแบบ GPU PCB แบบเสี่ยงพังเร็ว: นักเล่นต้องรู้ก่อนจ่ายแพง

ออกแบบ GPU PCB แบบเสี่ยงพังเร็ว: นักเล่นต้องรู้ก่อนจ่ายแพง
ความสนใจ|ผู้ชื่นชอบคอมพิวเตอร์

GPU PCB design ยุคใหม่: ประสิทธิภาพพุ่ง แต่อายุการใช้งานร่วง

GPU PCB design ยุคไฮเอนด์ คือการออกแบบแผ่นวงจรกราฟิกการ์ดที่พยายามดึงประสิทธิภาพและการระบายความร้อนออกมาให้สูงที่สุดด้วยฮีตซิงก์ขนาดใหญ่ พัดลมหลายตัว และเลย์เอาต์วงจรซับซ้อน ซึ่งมักเพิ่มน้ำหนัก ความเปราะบางของแผ่น PCB และความเสี่ยงต่อการแตกร้าวหรือกราฟิกการ์ดเสียหายก่อนเวลาอันควรทั้งจากความร้อนและแรงกายภาพระยะยาว

ประเด็นที่คนเล่นคอมต้องยอมรับคือ เรากำลังอยู่ในยุคที่ผู้ผลิตกล้ายอมเสี่ยงด้านความทนทานเพื่อรีดเฟรมเรตกับตัวเลขอุณหภูมิให้น่าประทับใจบนรีวิวมากขึ้น การออกแบบอย่าง GIGABYTE AORUS RTX 5080 Infinity ที่ใช้ PCB แผ่นเดียวแต่เจาะช่องด้านหน้าเพื่อให้พัดลมเป่าลมร้อนออกตรงๆ เป็นตัวอย่างชัดเจนของ thermal engineering GPU ที่เน้นทางลมและการถ่ายเทความร้อนเหนือสิ่งอื่นใด โดยแลกกับความซับซ้อนด้านโครงสร้างและความแข็งแรงของบอร์ด การผลักดีไซน์ไปสุดขอบแบบนี้เปิดประตูให้ graphics card failure เกิดง่ายขึ้นกว่าที่ผู้ใช้คิด

ออกแบบ GPU PCB แบบเสี่ยงพังเร็ว: นักเล่นต้องรู้ก่อนจ่ายแพง

ดีไซน์ PCB แบบเจาะโปร่งกับภาระที่ซ่อนอยู่บนการ์ดระดับเรือธง

การออกแบบของ AORUS RTX 5080 Infinity ใช้การเจาะด้านซ้ายของ PCB เป็นช่องโล่ง เพื่อให้พัดลมด้านหน้ายิงลมร้อนทะลุออกจากตัวการ์ดโดยตรง ฟังดูเป็นชัยชนะของ thermal engineering GPU แต่ในเชิงโครงสร้าง นั่นหมายถึงการเหลือเพียง “สามเส้น PCB บางๆ” เชื่อมไปยังโซน I/O ซึ่งเป็นเส้นทางเดินสัญญาณสำคัญของการ์ด เมื่อรวมเข้ากับฮีตซิงก์ขนาดใหญ่และน้ำหนักการ์ดที่มากผิดปกติ ความเสี่ยงที่แผ่น PCB จะบิดตัวหรือเกิด micro-fracture จากการใช้งานและการขนส่งจึงสูงขึ้นอย่างหลีกเลี่ยงไม่ได้

ด้านบนของดีไซน์นี้ยังมีการใช้ VC plate สำหรับกระจายความร้อนจากทั้ง GPU core และหน่วยความจำ ขณะที่ GPU ใช้ thermal compound แบบโลหะผสมที่ผสานคุณสมบัติของ liquid metal กับซิลิโคน ส่วนเมมโมรีใช้เจลนำความร้อนแยกต่างหาก ทั้งหมดคือการผลักดันขีดสุดด้านอุณหภูมิ แต่ยิ่งระบบระบายความร้อนซับซ้อนมากเท่าไร การวางตำแหน่งคาปาซิเตอร์ จุดบัดกรี และเส้นทางเดินไฟบน PCB ก็ยิ่งเปราะบางต่อแรงดึง แรงบิด และความผิดพลาดระหว่างการประกอบหรือถอดประกอบมากขึ้นเท่านั้น

เมื่อกราฟิกการ์ดหนักเกินไป: GPU sag, PCB แตก และคาปาซิเตอร์หลุด

น้ำหนักคือศัตรูเงียบของกราฟิกการ์ดสมัยใหม่ GPU ระดับบนที่มาพร้อมฮีตซิงก์มโหฬารและพัดลมสามถึงสี่ตัว ถูกออกแบบมาเพื่อรองรับพลังงานและความร้อนที่เพิ่มขึ้น แต่ PCIe slot และ PCB ไม่ได้ถูกสร้างมาเพื่อรับน้ำหนักหลายปอนด์อย่างถาวร เมื่อปล่อยให้การ์ด “กดหัว” หรือเกิด GPU sag นานพอ แผ่น PCB จะเริ่มโค้งและสร้างความเครียดที่จุดบัดกรีและเลเยอร์ด้านใน ผลที่ตามมาไม่ใช่แค่รอยงอ แต่ถึงขั้น PCB แตกในจุดที่มีเส้นทางสัญญาณสำคัญ ซึ่งทำให้การ์ดเสียแบบใช้งานไม่ได้เลย

เคยมีกรณี RTX 30 และ RTX 40 หลายใบที่ PCB แตกจากน้ำหนักตัวการ์ดเอง และในบางเคส ความเสียหายอาจเกิดภายในเลเยอร์ของ PCB จากแรงสั่นสะเทือนระหว่างขนย้าย จนทำให้ลายวงจรภายในขาดโดยที่ภายนอกยังดูปกติ GPU sag ยังทำให้คาปาซิเตอร์และชิ้นส่วนบนบอร์ดคลอนหรือหลุด ซึ่งกลายเป็นความเสี่ยงด้านความปลอดภัยและ graphics card failure ในระยะยาว ความจริงที่ผู้ผลิตไม่ค่อยพูดคือ ดีไซน์ที่ปล่อยให้ส่วนที่รับแรงสำคัญอยู่ตรงบริเวณที่มีทางเดินสัญญาณหลัก เป็นการออกแบบที่เอื้อให้เกิดปัญหามากกว่าป้องกัน

ออกแบบ GPU PCB แบบเสี่ยงพังเร็ว: นักเล่นต้องรู้ก่อนจ่ายแพง

เมื่อ RMA กลายเป็นเกมโยนความผิด: ผู้ใช้แพ้ตั้งแต่ยังไม่ได้เริ่ม

ปัญหาใหญ่ไม่ใช่แค่การ์ดเสีย แต่คือการพิสูจน์ว่าใครต้องรับผิดชอบ มีเคสที่เจ้าของเครื่องขนย้าย PC แล้วพบว่า RTX 4090 ไม่ทำงานอีกต่อไป เมื่อส่งเคลมกลับไปยังผู้ผลิต การ์ดถูกติดสติ๊กเกอร์ชี้ตำแหน่งด้านท้ายสลอต PCIe พร้อมรายงานว่า PCB แตกจากการใช้งานผิดวิธี ทั้งที่ด้วยตาเปล่าไม่เห็นความเสียหายใดๆ ในจุดที่ถูกกล่าวหา นี่คือปัญหาเชิงระบบของ GPU warranty claim ที่ใช้คำว่า “user negligence” เป็นเกราะป้องกันตัวเอง

ในเคสลักษณะเดียวกัน ผู้ใช้จำนวนไม่น้อยพบว่าเมื่อ PCB แตกหรือเส้นทางสัญญาณภายในขาด การ์ดถูกปฏิเสธ RMA โดยถูกตีความว่าเป็นความเสียหายจากการขนส่งหรือการติดตั้งไม่ถูกต้อง และต้องเสียค่าขนส่งกลับเอง แน่นอนว่ามีโอกาสที่การสั่นสะเทือนหรือการการ์ดกดหัวจะทำให้เลเยอร์ภายในขาดจริง แต่หากผู้ผลิตไม่เปิดเผยหลักฐานทางเทคนิค เช่น ภาพเอกซเรย์หรือผลวิเคราะห์อย่างละเอียด ผู้ใช้แทบไม่มีทางโต้แย้งได้เลย ประโยคที่ควรจำไว้คือ “เมื่อ PCB แตกภายในโดยไม่ทิ้งร่องรอยภายนอก ผู้ใช้แทบไม่มีทางพิสูจน์ความบริสุทธิ์ของตัวเองได้ในกระบวนการเคลม”

ออกแบบ GPU PCB แบบเสี่ยงพังเร็ว: นักเล่นต้องรู้ก่อนจ่ายแพง

ผู้ใช้ควรทำอย่างไร: เลือกดีไซน์อย่างมีสติ ไม่ฝากชีวิตไว้กับโชค

การออกแบบ PCB เปิดโล่ง ฮีตซิงก์ใหญ่ และระบบระบายความร้อนเชิงรุก คือสัญลักษณ์ของยุคที่ผู้ผลิตเลือกประสิทธิภาพเหนือความทนทาน การมี VC plate, พัดลมหลายตัว และการจัดเลย์เอาต์วงจรแน่นหนาอาจทำให้ GPU เย็นลง แต่ก็เพิ่มจุดล้มเหลวที่มากขึ้น ผู้ใช้จึงต้องเปลี่ยนวิธีมองจาก “คุ้มค่าที่สุดต่อเฟรมเรต” เป็น “คุ้มค่าที่สุดต่ออายุการใช้งานและโอกาสเคลมได้สำเร็จ”

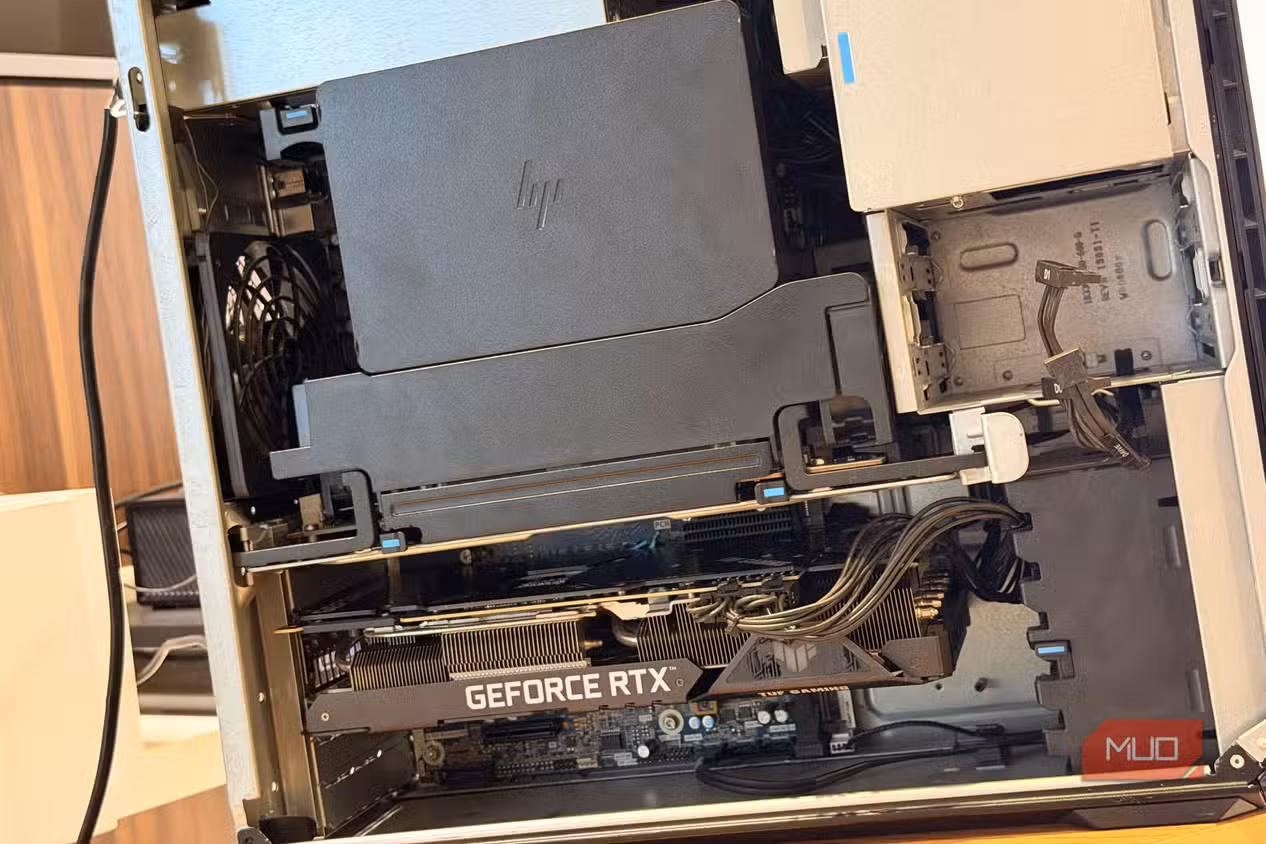

การป้องกันเริ่มจากพื้นฐาน: ใช้ขาตั้งหรือ anti-sag bracket ที่ออกแบบให้รับน้ำหนักปลายการ์ด ไม่ใช่แค่ยึดจากด้านหลังเคส เพราะจุดที่มักเกิด GPU sag และร้าวคือปลายไกลจากสลอต PCIe การ์ดที่หนักเกิน 3lbs ควรมีตัวช่วยเสมอ และหากมีทางเลือก การติดตั้งแบบ vertical mount หรือใช้สาย PCI riser เพื่อลดแรงกดด้านข้าง คือทางที่ปลอดภัยกว่า ผู้ใช้ยังควรเลี่ยงการถอดประกอบการ์ดบ่อยโดยไม่จำเป็น โดยเฉพาะการ์ดที่มี GPU PCB design แบบเจาะโปร่งหรือมีโครงสร้างบาง เพราะการงัด ดึง และบิดซ้ำๆ คือสิ่งที่ PCB ชั้นในทนไม่ไหวในระยะยาว
