Direct Die Cooling ดันอุณหภูมิ GPU ลงเหลือ 28°C ด้วยบล็อก 3D

Direct Die Cooling คืออะไร และเหมาะกับใคร

Direct die cooling คือเทคนิค liquid cooling GPU และ CPU ที่ตัดบล็อกน้ำโลหะออกไป แล้วอัดน้ำหล่อเย็นให้ไหลกระแทกลงบนผิว die ซิลิคอนเปลือยโดยตรง เพื่อลดชั้นกลางถ่ายเทความร้อนให้เหลือน้อยที่สุดและดันประสิทธิภาพการระบายความร้อนให้สูงกว่าระบบน้ำทั่วไปอย่างชัดเจน เหมาะกับสาย extreme PC cooling ที่ยอมเสี่ยง แต่อยากเห็นอุณหภูมิภายใต้โหลดเหลือระดับ 20–30°C และต้องมีความเข้าใจเรื่องน้ำรั่ว การซีล และการออกแบบบล็อกเฉพาะทางพอสมควร

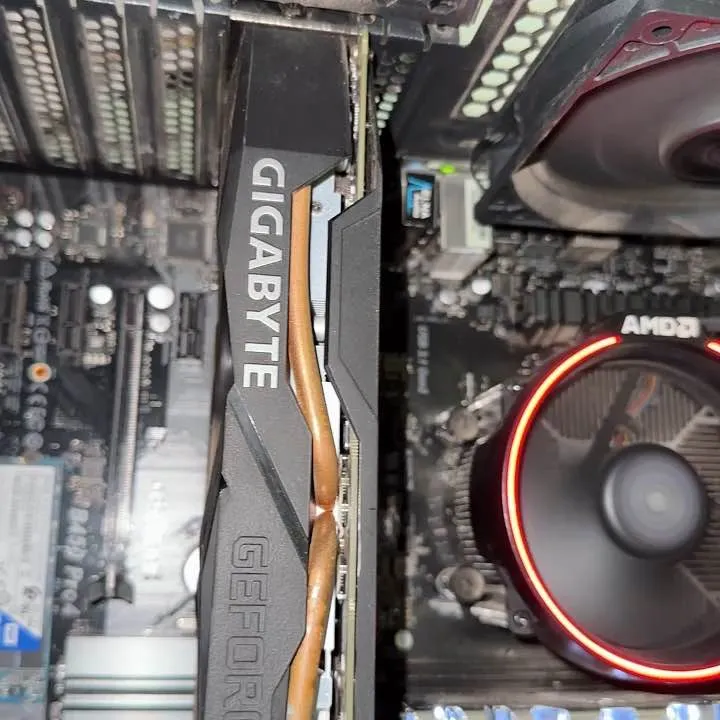

สิ่งที่ทำให้ direct die cooling น่าสนใจคือการ “ตัดตัวกลาง” อย่าง coldplate โลหะและ thermal interface ส่วนเกินออกไป เหลือเพียงซิลิคอนกับของเหลวหล่อเย็น ดังนั้น thermal performance จึงดีขึ้นมาก โดยมีเคสรันจริงบน RTX 2060 Super ที่เริ่มจากคูเลอร์เดิมอุณหภูมิราว 70°C แล้วลดลงเหลือแค่ 28°C เมื่อใช้ direct water cooling บนบล็อกที่ออกแบบเอง แถมยังเย็นกว่า AIO ระดับ 360 mm ที่เคยทำได้ประมาณ 36°C อย่างชัดเจน จุดแลกเปลี่ยนคือความเสี่ยงเรื่องน้ำรั่วและความยุ่งยากในการถอดซิงก์เดิมออกแบบถาวร

ภาพรวมเทคโนโลยี: จากบล็อกโลหะสู่บล็อกพิมพ์ 3D

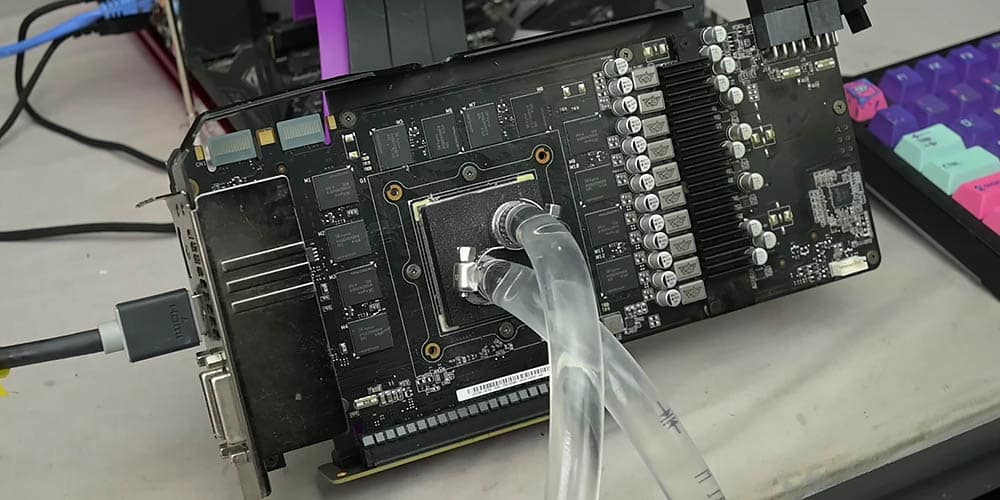

หัวใจของ direct die cooling แบบโฮมเมดในเคสนี้คือ 3D printed water block ที่ออกแบบให้ช่องน้ำอยู่ตรงกับผิว GPU die โดยตรง และมีทางเข้า–ออกน้ำที่ควบคุมทิศทาง jet ให้พุ่งชนซิลิคอนเต็มหน้า กล่าวได้ว่า “GeForce RTX 2060 Super จากเดิมประมาณ 70°C ลดลงเหลือ 28°C เมื่อใช้ direct water cooling เทียบกับคูเลอร์เดิมและ AIO” ซึ่งแสดงให้เห็นการอัปเกรด thermal performance ที่หวือหวาในโลก extreme PC cooling

ม็อดเดอร์เลือกเริ่มทดลองกับการ์ดเสียเพราะรู้อยู่แล้วว่าเรื่องน้ำรั่วหลีกไม่พ้น จากนั้นจึงวัดขนาด GPU เพื่อออกแบบบล็อกบนซอฟต์แวร์ 3D ก่อนพิมพ์ด้วยเครื่อง Bambu Lab โดยพบว่าชนิดวัสดุมีผลต่อการรั่วและความพรุนของบล็อกอย่างมาก บางชิ้นรั่วจากขอบหรือซึมผ่านเนื้อพลาสติกได้ ทำให้ต้องอาศัยแหวนรอง ปะเก็น โฮสแคลมป์ และสุดท้ายคืออีพ็อกซีกาวแน่นเพื่อซีลข้อต่อและรอยต่อรอบ GPU ให้สนิท ใครคิดจะทำต้องยอมรับว่าเมื่อซีลด้วยอีพ็อกซีแล้ว แทบถอดกลับสภาพเดิมไม่ได้

ขั้นตอนหลักแบบเพื่อนสอนเพื่อน: ทำ Direct Die Liquid Cooling ด้วยบล็อก 3D

ก่อนจะลงมือ ต้องเข้าใจก่อนว่านี่ไม่ใช่ม็อดสำหรับเครื่องหลักที่คุณจำเป็นต้องใช้ทำงานทุกวัน เพราะ direct die cooling ต้องถอดฮีตซิงก์และบล็อกเดิมออก เสี่ยงน้ำรั่ว และหากซีลด้วยอีพ็อกซีแล้วจะถือว่าเกือบถาวร จุดที่ต้องระวังคือการป้องกันชิ้นส่วน SMD รอบ GPU จากน้ำ และการออกแบบห้องน้ำ (chamber) ให้ครอบ die ได้พอดี การบีบแรงดันสูงเกินไปในห้องเล็กอาจดันน้ำออกตามรอยต่อได้ง่าย

1. เริ่มจากการ์ดจอทดสอบ (มักใช้การ์ดเสียหรือไม่สำคัญ) แล้วถอดคูเลอร์เดิมออกจนเห็น GPU die เปลือย พร้อมทำความสะอาดผิวและรอบๆ ให้ไม่มีคราบฝุ่นหรือน้ำยาซิลิโคนเก่า
2. ใช้ยาทาเล็บใสหรือเคลือบกันน้ำแต้มปิดผิวรอบ GPU โดยเฉพาะ SMD และจุดบัดกรี เพื่อกันการช็อตหากมีน้ำหลุดลอดไปถึง
3. ออกแบบ 3D printed water block ให้ห้องน้ำครอบ die ได้พอดี มีช่องให้น้ำเข้าออก และระบุจุดยึดที่ใช้ขา retention เดิมของฮีตซิงก์การ์ดจอ พร้อมเผื่อที่สำหรับปะเก็นหรือโอริง
4. พิมพ์บล็อกด้วยวัสดุที่ทนน้ำและไม่พรุน จากนั้นติดตั้งฟิตติ้งและวางปะเก็น แหวนรอง และโฮสแคลมป์ รัดท่อน้ำให้แน่น แล้วลองทดสอบอัดน้ำแบบวงจรปิดโดยยังไม่ต่อเข้ากับเมนบอร์ด
5. หากพบรอยซึมหรือจุดน้ำหยด ให้ใช้กาวอีพ็อกซีโปะรอบขอบบล็อกและข้อต่อท่อ แล้วทดสอบอัดน้ำซ้ำจนมั่นใจว่าไม่รั่วทั้งที่ตัวบล็อกและจุดต่อท่อ
6. เมื่อติดตั้งบล็อกเข้ากับการ์ดแล้ว ให้ต่อการ์ดผ่านสาย PCIe riser เพื่อให้ตัวการ์ดห่างจากเมนบอร์ดหลัก ลดโอกาสน้ำหยดลงเมนบอร์ดโดยตรงระหว่างทดสอบภายใต้ไฟจริง
7. เปิดระบบและรันเบนช์มาร์กแบบโหลดต่อเนื่อง ใช้ซอฟต์แวร์วัดอุณหภูมิเปรียบเทียบระหว่างสภาพเดิม, AIO และ direct die cooling เพื่อประเมิน thermal performance ของดีไซน์บล็อกปัจจุบัน

ขั้นตอนเหล่านี้จะให้ภาพรวมว่าดีไซน์บล็อกและการจัดการ thermal interface ของคุณใช้ได้หรือยัง ถ้าอุณหภูมิยังสูงกว่า AIO แสดงว่าห้องน้ำเล็กไป น้ำไหลไม่ดี หรือมีช่องอากาศค้างอยู่ แต่ถ้าสามารถพาการ์ดที่เคยรันราว 70°C เหลือใกล้ 28–36°C ภายใต้โหลด ก็ถือว่าการออกแบบ direct die cooling และระบบ liquid cooling GPU ของคุณเริ่มแตะระดับ extreme PC cooling แล้ว

ทำไม GPU เย็นจัด แต่ CPU ไม่แรงเท่าไร

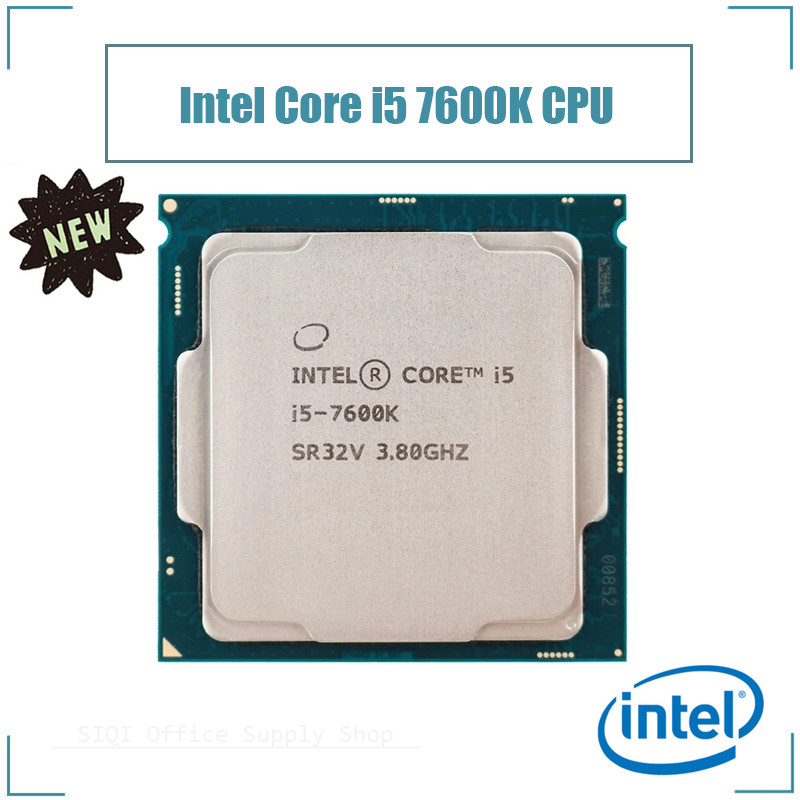

แม้ direct die cooling จะทำให้ RTX 2060 ลดจากราว 70°C เหลือ 28°C ได้ดุเดือด แต่เมื่อลองแนวคิด direct die jet cooling แบบเดียวกันกับ Intel Core i5-7600K ผลกลับไม่ชนะ AIO เดิม เหตุผลหลักคือขนาดและรูปทรงของ die ระหว่าง GPU กับ CPU ต่างกันมาก GPU มีพื้นที่ซิลิคอนกว้าง กระจายความร้อนทั่วหน้า die น้ำที่พุ่งลงไปจึงรับพลังงานความร้อนออกได้มากในเวลาสั้น ขณะที่ die ของ CPU เล็กกว่าเยอะ ทำให้ IHS หรือ coldplate แบบดั้งเดิมยังถ่ายเทความร้อนต่อเนื่องได้ดีกว่าในความเป็นจริงบางกรณี

การทดลองนี้สรุปชัดว่า direct die cooling ไม่ใช่คำตอบวิเศษสำหรับทุกชิป แต่เป็นแนวทางลด thermal interface ที่ทรงพลังในบางสถานการณ์ โดยเฉพาะ GPU ที่มีพื้นที่ die ใหญ่และไม่มี IHS ครอบ โดยมีข้อสังเกตเพิ่มว่า chamber size และรูปแบบการไหลของน้ำในบล็อกมีผลต่อประสิทธิภาพอย่างมาก ทั้งในเคส CPU และ GPU หากห้องน้ำแคบหรือจัดทางไหลไม่ดี น้ำอาจหมุนวนรับความร้อนได้ไม่เต็มที่ แม้อุณหภูมิจะลดลงบ้างแต่ไม่ถึงระดับ extreme อย่างกรณี RTX 2060

สรุป: คุ้มไหมกับ direct die liquid cooling แบบบล็อก 3D

สำหรับสายม็อดและเกมเมอร์ที่อยากเห็นตัวเลขอุณหภูมิ GPU ภายใต้โหลดลงไปแถว 28°C direct die cooling ด้วย 3D printed water block คือสนามเล่นที่สนุกมาก และผลเทียบกับสต็อกคูเลอร์ 70°C หรือ AIO ที่ 36°C ก็ชัดว่ามันยกระดับ thermal performance ขึ้นไปอีกขั้น แต่ของแถมที่ตามมาคือความเสี่ยงน้ำรั่ว การซีลที่แทบถาวร และความเป็นไปได้ที่จะ “งานศพฮาร์ดแวร์” หากประเมินพลาด

ถ้าคุณโอเคกับความเสี่ยง ชอบทดลอง และมีเครื่องสำรอง direct die liquid cooling คือโลกของ extreme PC cooling ที่น่าลอง เพราะมันพิสูจน์แล้วว่าการลดชั้นกลางถ่ายเทความร้อนและออกแบบบล็อกให้ชนน้ำกับซิลิคอนโดยตรง สามารถดึงประสิทธิภาพการระบายความร้อนได้เหนือบล็อกน้ำทั่วไปอย่างเห็นได้ชัด แต่ถ้าคุณต้องการความเสถียรสูงสุดในชีวิตประจำวัน AIO คุณภาพดีพร้อมบล็อกโลหะมาตรฐาน ยังเป็นทางเลือกที่สมดุลกว่าทั้งในแง่ความเสี่ยงและการบำรุงรักษา
