ในโลกของฮาร์ดแวร์ การควบคุมต้นทุนเป็นสงครามที่ดุเดือดแต่เงียบงัน วิศวกรฮาร์ดแวร์ทุกคนเปรียบเสมือนนายพลผู้คำนวณที่จัดสรรทรัพยากรอย่างพิถีพิถันภายในงบประมาณที่จำกัด เพื่อสร้างสรรค์ผลิตภัณฑ์ที่สมดุลระหว่างประสิทธิภาพและต้นทุนได้อย่างสมบูรณ์แบบ วันนี้ เราจะเริ่มต้น "การเดินทางสำรวจ" ที่ไม่เหมือนใคร คือการถอดประกอบผลิตภัณฑ์ฮาร์ดแวร์เพื่อเปิดเผยความลับของการออกแบบฮาร์ดแวร์และการลดต้นทุน
เค้าโครงอินเทอร์เฟซ: เรียบง่ายแต่ชาญฉลาด
เมื่อเราได้พบกับผลิตภัณฑ์ฮาร์ดแวร์นี้ครั้งแรก เค้าโครงอินเทอร์เฟซของมันสร้างความประทับใจอย่างลึกซึ้ง ด้านหนึ่ง ปุ่มต่างๆ พอร์ตจ่ายไฟ DC12V พอร์ต AV พอร์ต HDMI พอร์ต Ethernet และพอร์ต USB ถูกจัดวางอย่างเป็นระเบียบเรียบร้อย และอีกด้านหนึ่งมีพอร์ต USB เพิ่มเติม เค้าโครงอินเทอร์เฟซที่ดูเหมือนธรรมดานี้ แท้จริงแล้วผสานรวมแนวคิดการออกแบบอันประณีตไว้ด้วยกัน การเลือกอินเทอร์เฟซแต่ละแบบได้รับการพิจารณาอย่างรอบคอบ เพื่อตอบสนองความต้องการที่หลากหลายของผู้ใช้ ขณะเดียวกันก็หลีกเลี่ยงความซ้ำซ้อนที่ไม่จำเป็น
ยกตัวอย่างเช่น การที่พอร์ต AV และ HDMI ทำงานร่วมกันนั้นคำนึงถึงสถานการณ์การใช้งานที่แตกต่างกันของผู้ใช้อย่างครอบคลุม สำหรับทีวีรุ่นเก่า พอร์ต AV ให้สัญญาณภาพและเสียงที่เสถียร ในขณะที่สำหรับผู้ใช้ที่ต้องการคุณภาพของภาพความละเอียดสูง พอร์ต HDMI จะมอบประสบการณ์ภาพและเสียงที่ดีที่สุด การรวมพอร์ต Ethernet และ USB ยังช่วยให้การเชื่อมต่อเครือข่ายและการขยายอุปกรณ์ภายนอกเป็นไปได้สะดวกยิ่งขึ้น อินเทอร์เฟซที่เรียบง่ายแต่ทันสมัยนี้ตอบโจทย์การใช้งาน พร้อมลดต้นทุนด้านฮาร์ดแวร์และความซับซ้อนในการออกแบบ
การยึดโครงสร้าง: การผสมผสานสกรูและหัวเข็มขัดอย่างชาญฉลาด
เมื่อเปิดฝาครอบด้านล่างออก เราจะพบว่ามีการยึดแน่นด้วยสกรูสองตัวและคลิปหนีบ วิธีการยึดที่ดูเหมือนธรรมดานี้กลับให้ความสมดุลระหว่างราคาและความน่าเชื่อถือได้อย่างลงตัว การใช้สกรูช่วยให้มั่นใจได้ถึงความมั่นคงระหว่างการประกอบและการใช้งาน ขณะที่การออกแบบคลิปหนีบช่วยให้ถอดประกอบและซ่อมแซมได้ง่าย
เมื่อเทียบกับผลิตภัณฑ์ที่ใช้โครงสร้างแบบสแนปออนที่ซับซ้อนหรือสกรูจำนวนมาก การออกแบบนี้ช่วยลดทั้งต้นทุนการพัฒนาแม่พิมพ์และเวลาในการประกอบระหว่างการผลิต ยิ่งไปกว่านั้น การออกแบบที่ยืดหยุ่นของสแนปออนยังช่วยลดผลกระทบจากภายนอกต่อผลิตภัณฑ์ ช่วยเพิ่มความทนทาน วิธีการยึดติดโครงสร้างอันชาญฉลาดนี้เปรียบเสมือนช่างฝีมือผู้ชำนาญที่ใช้เครื่องมือที่ง่ายที่สุดเพื่อสร้างผลิตภัณฑ์ที่แข็งแกร่งที่สุด
การออกแบบแผงวงจร: ศิลปะอันประณีตของแผงวงจรสองชั้น

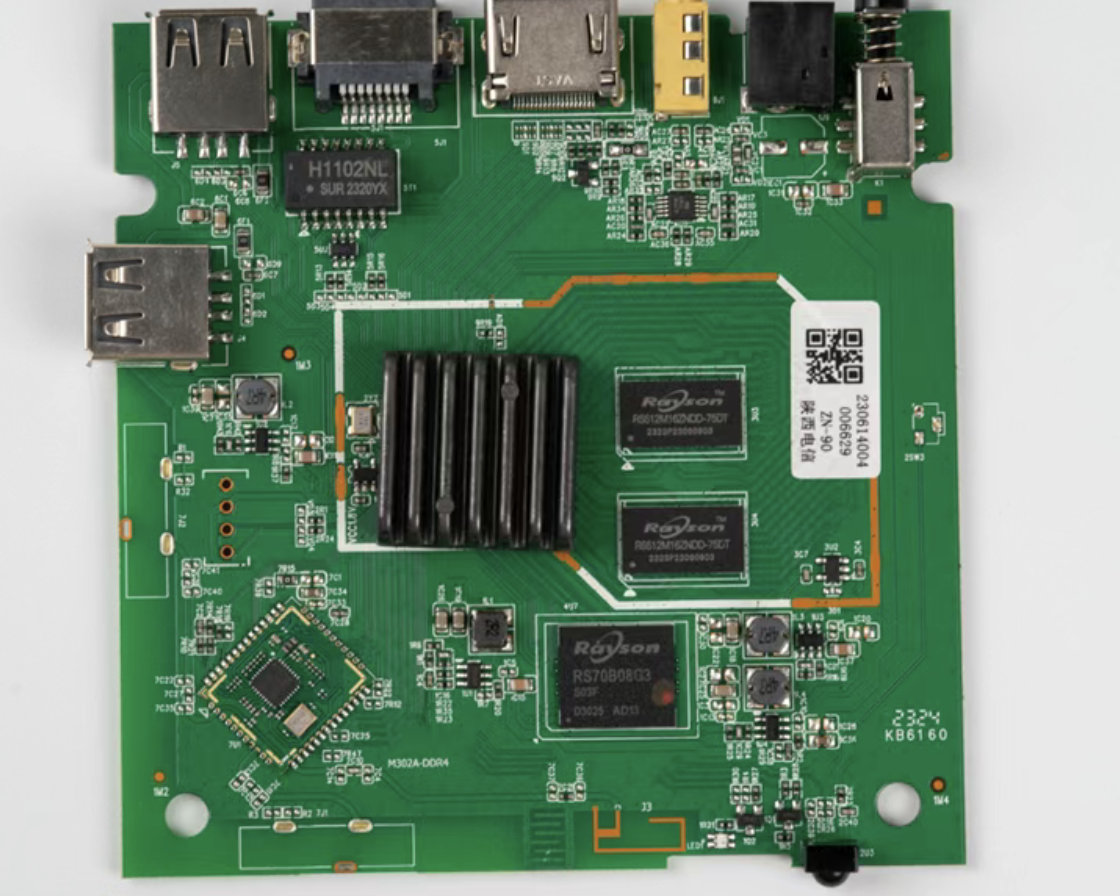

เมื่อมองดูแผงวงจร เรารู้สึกประทับใจกับฝีมืออันประณีตของวิศวกรฮาร์ดแวร์ แผงวงจรของผลิตภัณฑ์นี้มีเพียงแค่สองชั้น แต่กลับมีส่วนประกอบและฟังก์ชันอิเล็กทรอนิกส์ที่ซับซ้อนมากมาย ในยุคที่แผงวงจรหลายชั้นกลายเป็นเรื่องปกติ การออกแบบสองชั้นจึงถือเป็นการทดลองและนวัตกรรมที่กล้าหาญอย่างไม่ต้องสงสัย
การจัดวางอุปกรณ์ที่บรรจุ BGA ไว้บนแผงวงจรสองชั้นนั้นเป็นงานที่ท้าทายอย่างยิ่ง อย่างไรก็ตาม วิศวกรฮาร์ดแวร์ได้ประสบความสำเร็จในการเชื่อมต่ออุปกรณ์เหล่านี้อย่างมีประสิทธิภาพภายในพื้นที่จำกัดผ่านการออกแบบที่ชาญฉลาด การออกแบบบรรจุภัณฑ์ชิปได้คำนึงถึงการออกแบบแผงวงจรพิมพ์สองชั้น วงแหวนด้านนอกสุดของชิปควบคุมหลักมีพินน้อยกว่า ทำให้สามารถดึงวงแหวนที่สองและสามของวงจรออกจากชั้นบนสุดได้โดยตรง วงจรบางส่วนที่ไม่สามารถดึงออกได้โดยตรงจะถูกดึงออกจากชั้นล่างผ่านช่องผ่าน วิธีการออกแบบนี้ไม่เพียงแต่ช่วยแก้ปัญหาการเดินสายของแผงวงจรสองชั้นเท่านั้น แต่ยังช่วยลดต้นทุนการผลิตแผงวงจรพิมพ์ได้อย่างมากอีกด้วย
ยิ่งไปกว่านั้น สำหรับการกำหนดเส้นทาง DDR วิศวกรได้กำหนดเส้นทางเดินสายทั้งชั้นบนและชั้นล่าง โดยเว้นระยะห่างระหว่างเส้นทางเดินสายดิฟเฟอเรนเชียลทั้งสองเส้นไว้ตามความกว้างที่กำหนด และเจาะรูผ่านทองแดงเพื่อให้แน่ใจว่ามีกราวด์ลูป การออกแบบเส้นทางเดินสายที่พิถีพิถันนี้ช่วยให้การส่งสัญญาณมีเสถียรภาพและหลีกเลี่ยงการลดประสิทธิภาพที่เกิดจากสัญญาณรบกวน การออกแบบอันชาญฉลาดของบอร์ดสองชั้นนี้เปรียบเสมือนการเต้นรำในจักรวาลขนาดเล็ก โดยทุกเส้นทางเดินสายและทุกรูผ่านถูกจัดวางตำแหน่งอย่างสมบูรณ์แบบ แสดงให้เห็นถึงทักษะและความชาญฉลาดอันยอดเยี่ยมของวิศวกรฮาร์ดแวร์
การออกแบบเคส: รายละเอียดเป็นของจริง
นอกจากการออกแบบแผงวงจรแล้ว การออกแบบตัวเรือนของผลิตภัณฑ์ก็ควรค่าแก่การเรียนรู้เช่นกัน ไฟแสดงสถานะสองดวงบนตัวเรือนใช้ตัวนำแสง ทำให้การติดตั้งง่ายและชาญฉลาด เสาขนาดเล็กที่งอกออกมาจากตัวเรือนที่ฉีดขึ้นรูปช่วยให้สามารถใส่ชุดตัวนำแสงเข้ากับตัวเรือนได้โดยตรง จากนั้นสามารถยึดชุดตัวนำแสงได้โดยการกดและหลอมเสาขนาดเล็กด้วยหัวแร้งหรือเครื่องมืออื่นๆ การออกแบบนี้ไม่เพียงแต่ช่วยเพิ่มประสิทธิภาพการผลิตเท่านั้น แต่ยังช่วยลดต้นทุนการประกอบอีกด้วย
ยิ่งไปกว่านั้น โครงแบบฉีดขึ้นรูปยังมีซี่โครงเสริมแรงบนเสาและเสาสกรูภายในที่มีความสูงเกินเส้นผ่านศูนย์กลาง ซี่โครงยังถูกจัดวางเป็นระยะๆ บนผนังด้านข้าง รายละเอียดการออกแบบที่ดูเหมือนไม่สำคัญเหล่านี้ช่วยเพิ่มความแข็งแกร่งและเสถียรภาพของโครงได้อย่างมาก ช่วยลดความเสียหายระหว่างการขนส่งและการใช้งาน ความจริงอยู่ที่รายละเอียด และทุกรายละเอียดของการออกแบบโครงสะท้อนให้เห็นถึงความมุ่งมั่นอย่างแน่วแน่ของวิศวกรฮาร์ดแวร์ในการควบคุมต้นทุนและคุณภาพของผลิตภัณฑ์
การเดินทางครั้งสำคัญนี้ทำให้เราเข้าใจอย่างลึกซึ้งถึงเคล็ดลับการลดต้นทุนในการออกแบบฮาร์ดแวร์ ตั้งแต่รูปแบบอินเทอร์เฟซที่เรียบง่ายและใช้งานได้จริง ไปจนถึงการผสมผสานโครงสร้างที่ชาญฉลาด ตั้งแต่ศิลปะการออกแบบแผงวงจรอันประณีต ไปจนถึงการควบคุมการออกแบบเคสอย่างพิถีพิถัน ทุกรายละเอียดล้วนสะท้อนถึงภูมิปัญญาและความทุ่มเทของวิศวกรฮาร์ดแวร์ ในการออกแบบฮาร์ดแวร์ การลดต้นทุนไม่ได้หมายถึงการลดค่าใช้จ่ายเพียงอย่างเดียว แต่เป็นการจัดสรรทรัพยากรอย่างเหมาะสมที่สุดผ่านแนวคิดการออกแบบที่ล้ำสมัยและงานฝีมืออันประณีต พร้อมกับการรักษาประสิทธิภาพและคุณภาพของผลิตภัณฑ์ ให้เรานำแรงบันดาลใจในการออกแบบอันยอดเยี่ยมเหล่านี้มาพัฒนาทักษะการออกแบบของเราอย่างต่อเนื่อง และมีส่วนร่วมในการพัฒนาผลิตภัณฑ์ฮาร์ดแวร์
