นิยามใหม่ของ RTX 5080 PCB design: ลม ความร้อน และรูปทรงที่บีบอัด
RTX 5080 PCB design ในยุคสถาปัตยกรรม Blackwell คือแนวทางการจัดวางชิป วงจร และช่องว่างบนแผ่นวงจรให้สอดคล้องกับการไหลของอากาศ การระบายความร้อน และข้อจำกัดด้านขนาด เพื่อให้การ์ดจอประสิทธิภาพสูงยังคงเย็น เงียบ และทนทานภายใต้ฟอร์มแฟกเตอร์ที่เล็กลงในพีซีสมัยใหม่. เมื่อมองผ่านเลนส์นี้ GIGABYTE AORUS RTX 5080 Infinity ไม่ได้แค่ “แปลก” แต่มันคือการประกาศจุดยืนด้าน GPU thermal engineering ในแบบสุดทาง โดยเลือกเจาะช่องด้านหน้าของ PCB ให้พัดลมดันลมร้อนทะลุออกไปโดยตรง เพื่อตอบโจทย์ Blackwell cooler design ที่ต้องรับมือกับความร้อนของ GB203-400 GPU และหน่วยความจำ GDDR7 ความเร็วสูง16 GB/256-bit ที่วิ่งที่ 30 Gbps.
GIGABYTE AORUS RTX 5080 Infinity: PCB เจาะโปร่งเพื่อให้ลมเดินแทนเหล็ก
หัวใจของ GIGABYTE AORUS RTX 5080 Infinity คือการกล้าทำสิ่งที่ผู้ผลิตส่วนใหญ่ไม่กล้าทำ: ตัดแผ่น PCB ด้านหน้าให้โปร่งเพื่อเปิดทางลมจากชุดพัดลมสามตัว (สองใหญ่หนึ่งเล็ก) ให้พ่นความร้อนออกด้านหน้าได้ตรงที่สุด. แนวคิดนี้คล้ายกับการออกแบบของ RTX 5090 FE ที่ย้ายส่วน I/O ไปเชื่อมด้วยสายแพ แต่ GIGABYTE เลือกอีกทาง โดยเหลือ “สะพาน” PCB แค่สามแถบเล็กๆ สำหรับลากลายทองแดงเชื่อมไปยังโซน I/O ซึ่งเป็นจุดที่คนรักงานประกอบอาจรู้สึกหวั่น เพราะความบางของโครงสร้างนี้ต้องอาศัยการติดตั้งและการใช้ชุดค้ำการ์ดที่ระวังเป็นพิเศษ.
ด้านวิศวกรรมความร้อน GIGABYTE ใช้แผ่น VC (vapor chamber) รับความร้อนจากทั้ง GPU และหน่วยความจำ ร่วมกับฮีตไปป์ถึง 9 เส้น และใช้วัสดุนำความร้อนแบบ “composite” ที่ผสมคุณสมบัติของ liquid metal กับซิลิโคน เพื่อดึงความร้อนออกจาก GB203-400 GPU ได้ไวขึ้น ในขณะที่รอบๆ คาปาซิเตอร์ถูกเคลือบด้วยสารกันรั่ว และมีชั้นซิลิโคนอีกชั้นเป็นแนวกันชนรอบแพคเกจ. แนวคิดนี้สื่อชัดว่า Infinity แลกความซับซ้อนเชิงโครงสร้าง เพื่อให้ลมพุ่งตรงและการถ่ายเทความร้อนมีประสิทธิภาพสูงสุดในพื้นที่จำกัด.
GPU thermal engineering บน Blackwell: เมื่อโครงสร้าง PCB กลายเป็นส่วนของซิงก์
สิ่งที่ GIGABYTE ทำสอนเราว่า GPU thermal engineering สมัยใหม่ไม่ได้จบแค่เลือกซิงก์ใหญ่หรือพัดลมแรง แต่เริ่มจากการออกแบบเส้นทางลมตั้งแต่ระดับ PCB ขึ้นไป. ช่องว่างด้านหน้าที่เจาะทิ้ง ทำให้ฟินซิงก์และพัดลมทำงานเหมือนปล่องลมตรง ขับความร้อนออกโดยไม่ต้องอาศัยการหักมุมของอากาศมากเกินไป ซึ่งช่วยทั้งเรื่องอุณหภูมิและความดันอากาศภายในเคส. ควบคู่กับการใช้ VC ร่วมกับฮีตไปป์ 9 เส้นและ thermal compound แบบผสมโลหะ ชุดระบายความร้อนของ GIGABYTE ถูกออกแบบให้รองรับโหลดความร้อนของ RTX 5080 ระดับสูงอย่างจริงจัง.
ในเชิงไฟฟ้า PCB นี้ประกอบด้วยภาคจ่ายไฟ 17 เฟสและหัวต่อ 16-pin แบบ side connector ซึ่งช่วยจัดสายไฟให้ไม่รบกวนการไหลของอากาศทิศทางหลัก. กล่าวอีกแบบหนึ่ง การจัดวางวงจรและคอนเน็กเตอร์ทุกชิ้นถูกมองเป็นส่วนของ Blackwell cooler design มากกว่าการ “ยัด” ของลงบนแผ่นเดียว. แนวคิดเช่นนี้ทำให้เส้นแบ่งระหว่างบอร์ดอิเล็กทรอนิกส์กับระบบระบายความร้อนเลือนหายไป และนี่คือทิศทางที่เราจะเห็นบ่อยขึ้น เมื่อการ์ดระดับ RTX 5080 ต้องอยู่ในเคสที่เล็กลงแต่ต้องรักษาเสียงและอุณหภูมิให้อยู่ในระดับที่ใช้งานได้ทุกวัน.

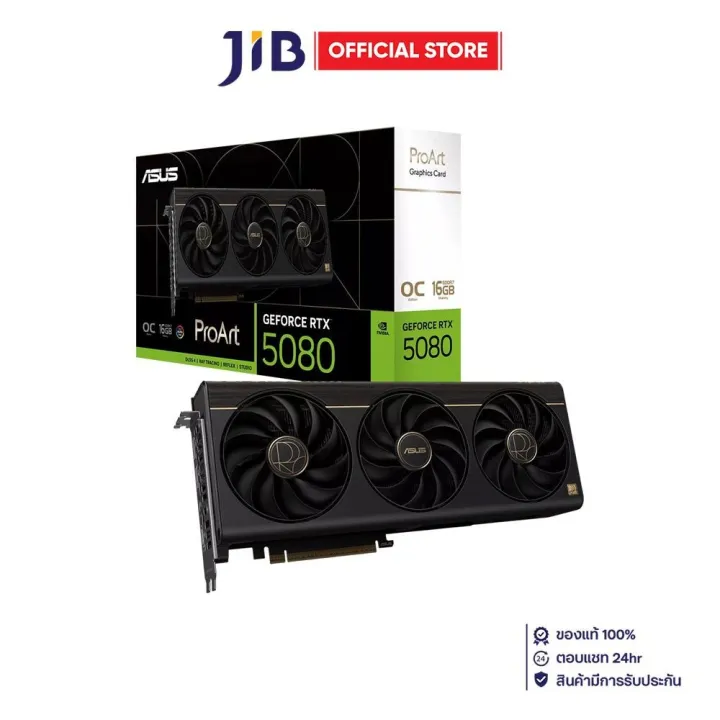

ASUS ProArt RTX 5080 OC: อีกปรัชญาหนึ่งของ Blackwell cooler design แบบกระทัดรัด
หาก Infinity คือการ์ดที่ยอม “เจาะบอร์ด” เพื่อประสิทธิภาพลม ASUS ProArt RTX 5080 OC คืออีกขั้วหนึ่งของ RTX 5080 PCB design ที่เลือกโครงสร้างค่อนข้างดั้งเดิม แต่รีดความคิดสร้างสรรค์ไปที่ซิงก์และโครงเสริม. การ์ดรุ่นนี้ใช้ GPU NVIDIA GeForce RTX 5080 (GB203) พร้อม CUDA Cores 10,752 และหน่วยความจำ GDDR7 16 GB บัส 256-bit ที่ความเร็ว 30 Gbps ให้แบนด์วิธ 960 GB/s. ใน OC Mode บูสต์ได้ 2730 MHz และค่าเริ่มต้น 2700 MHz ซึ่งเพียงพอสำหรับกลุ่มผู้สร้างคอนเทนต์และเกมเมอร์ที่ต้องการความเสถียรยาวนานมากกว่าการเร่งสุดทาง.
จุดเด่นคือฟอร์มแฟกเตอร์ 2.5-slot ความยาวประมาณ 304 มม. ทำให้ติดตั้งง่ายกว่าการ์ด RTX 5080 หลายรุ่นที่บวมไปถึง 3.5–4 ช่อง. ASUS ใช้ห้องไอน้ำขนาดใหญ่สัมผัสกับ GPU โดยตรง ร่วมกับฟินอลูมิเนียมหนาแน่น และพัดลม Axial-tech สามตัวที่ใช้ลูกปืนคู่เพื่อยืดอายุการใช้งาน. ที่สำคัญคือ phase-change thermal pad ระหว่างแพคเกจ GPU กับซิงก์ ช่วยให้การถ่ายเทความร้อนสม่ำเสมอในระยะยาวมากกว่าซิลิโคนทั่วไป. ทั้งหมดนี้อยู่บน PCB ที่เสริมด้วยโครงอลูมิเนียมและแบ็คเพลตเต็มแผ่น เพื่อเพิ่มความแข็งแรงเชิงโครงสร้างและช่วยระบายความร้อนแบบ passive ไปในตัว.
เสียง มาตรฐานงานประกอบ และข้อสรุป: เลือกปรัชญาใดในโลกของ RTX 5080
เมื่อเปรียบเทียบสองแนวทาง เราเห็นชัดว่า PCB layout มีผลโดยตรงต่อทั้งประสิทธิภาพ ความเงียบ และคุณภาพงานประกอบของการ์ดระดับพรีเมียม. ASUS ProArt ใช้ 0 dB fan ในโหลดเบา ร่วมกับ Dual BIOS ให้เลือกโหมด Performance หรือ Quiet เพื่อดึงเสียงให้ใกล้มาตรฐานเวิร์กสเตชัน โดยไม่ลดความถี่บูสต์ลงเกินจำเป็น. ในขณะที่ Infinity แทนที่ความยาวซิงก์หนาๆ ด้วยทางลมตรงผ่านช่อง PCB ทำให้มีศักยภาพในการระบายความร้อนสูงมากภายในเคสที่คับแคบ แต่ต้องแลกกับความละเอียดในการติดตั้งที่สูงกว่า โดยเฉพาะเรื่องการกดและการค้ำการ์ดไม่ให้เกิดแรงดัดกับสะพาน PCB ที่บาง.
สำหรับใครที่ให้ความสำคัญกับภาพลักษณ์ระดับสตูดิโอ ฟอร์มแฟกเตอร์เล็ก และความเงียบ ASUS ProArt RTX 5080 OC เป็นตัวอย่างของ Blackwell cooler design ที่เน้นความสมดุลระหว่างประสิทธิภาพและประสบการณ์ใช้งาน. ส่วนผู้ที่หลงใหลการทดลองแนวทางใหม่ใน GPU thermal engineering และอยากเห็นว่าแผ่น PCB จะกลายเป็นส่วนของระบบลมได้แค่ไหน GIGABYTE AORUS RTX 5080 Infinity คือการ์ดที่กล้าพอจะตอบคำถามนี้. สุดท้ายคำถามสำคัญไม่ใช่แค่ว่า “การ์ดไหนแรงกว่า” แต่คือ “คุณเชื่อในปรัชญาการออกแบบแบบไหน” ระหว่างความกล้าเสี่ยงเชิงโครงสร้าง กับความละเอียดอ่อนเชิงฟังก์ชันและเสียง.
