GPU power soldering mod คืออะไร ทำไมถึงกลายเป็นคำตอบสุดขั้ว
GPU power soldering mod คือการดัดแปลงภาคจ่ายไฟของการ์ดจอโดยการบัดกรีสายไฟจากพาวเวอร์ซัพพลายเข้ากับลายวงจรบนแผง PCB ของ GPU โดยตรง แทนการใช้หัวต่อมาตรฐานอย่าง 12V-2×6 หรือ 12VHPWR เพื่อให้รับกระแสสูงกว่าปกติ ลดความต้านทานที่จุดสัมผัส และลดโอกาสหัวต่อละลายเมื่อโอเวอร์คล็อกแบบดึงไฟหนักต่อเนื่อง ซึ่งเป็นแนวทางสำหรับนักโอเวอร์คล็อกสายแข่งคะแนน ไม่ใช่ผู้ใช้ทั่วไปที่ต้องการความปลอดภัยและการรับประกันระยะยาว
กรณีที่ทำให้วงการ Extreme GPU overclocking สะเทือนครั้งล่าสุดมาจากทีม TecLab ที่นำ GeForce RTX 5090 D รุ่น GALAX RTX 5090 D HOF OC LAB XOC ซึ่งออกแบบมาพร้อมหัวต่อ 16 พินคู่ มาทดลองถอดหัวต่อออกจากสมการแล้วบัดกรีสายไฟเข้าแผงวงจรโดยตรงแทน การทดลองนี้เล็งเป้าไปที่ปัญหา RTX 5090 connector failure และ 12V-2x6 connector melting ที่ถูกพูดถึงซ้ำแล้วซ้ำเล่าในชุมชนผู้ใช้การ์ดจอระดับไฮเอนด์ ถ้ามองเชิงแนวคิด มันคือการประกาศว่า เมื่อหัวต่อออกแบบมาไม่ดี คนม็อดก็พร้อมจะตัดมันออกจากระบบ
การบัดกรีสายไฟตรงสู่ RTX 5090 ทำอย่างไร และแรงแค่ไหน

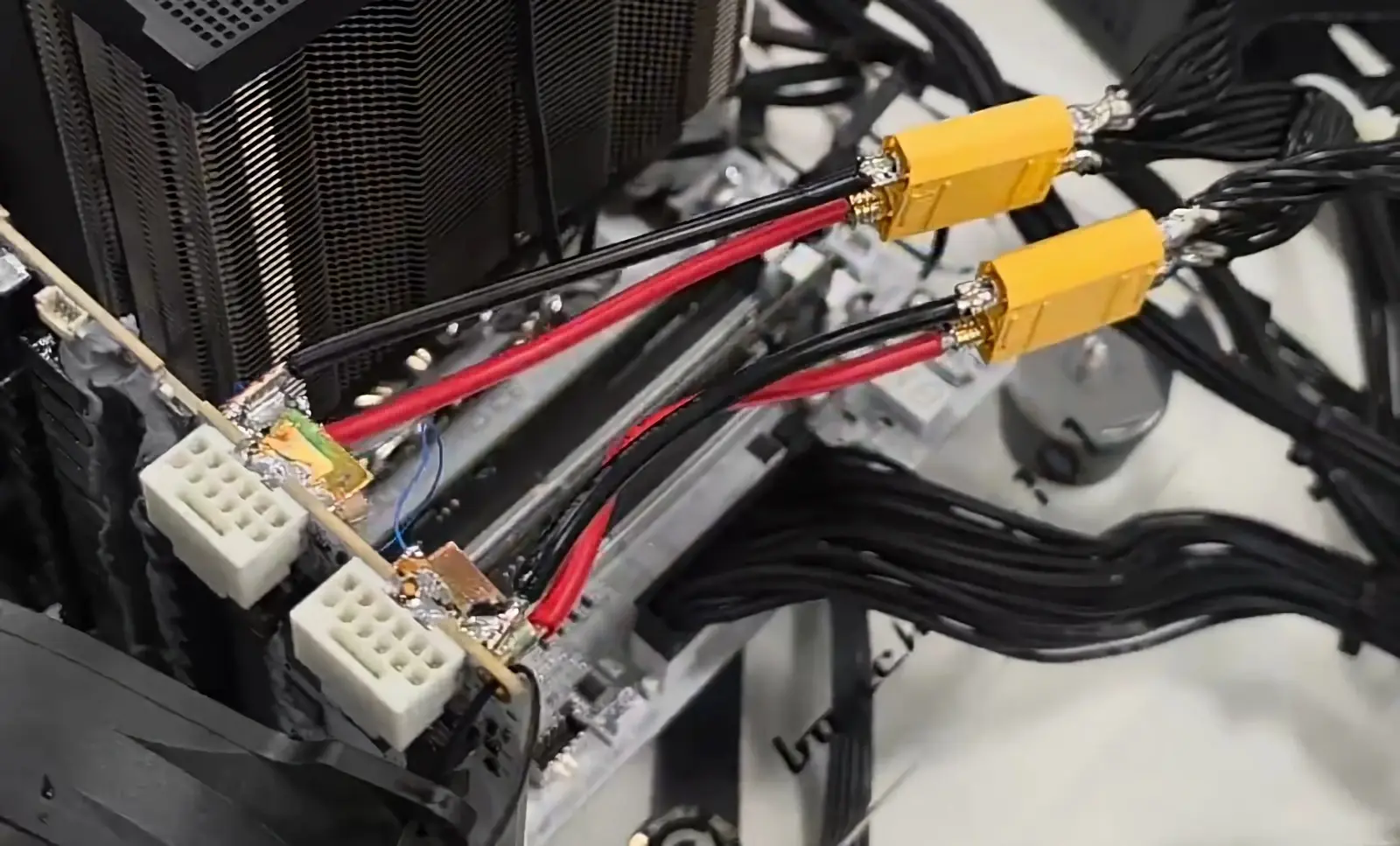

หัวใจของ Direct solder power delivery ในครั้งนี้คือการเลี่ยงหัวต่อ 16 พินแบบเต็มรูป โดย TecLab ใช้อะแดปเตอร์รวมสายจากสาย 16 พินหนึ่งเส้นออกมาเป็นชุดสายสองชุด ก่อนนำสองชุดนี้ไปบัดกรีเข้ากับลายหัวต่อ 16 พินบน PCB ของการ์ดจอโดยตรง งานบัดกรีอาจดูเลอะเทอะในสายตาคนประกอบเครื่องทั่วไป แต่สำหรับสาย Extreme GPU overclocking จุดโฟกัสไม่ใช่ความสวย ทว่าเป็นความสามารถในการแบกรับโหลดไฟระดับเกิน 1,200 วัตต์เพื่อการวิ่งเบนช์มาร์กระยะสั้น
นักม็อดสายแข่งชี้ว่าเมื่อบัดกรีสายทองแดงขนาดใหญ่เข้ากับขั้วบวกและขั้วลบบนเพลต PCB โดยตรง จะช่วยลดความต้านทานไฟฟ้าที่จุดเชื่อมต่อให้แทบหมดไป ทำให้กระแสกว่า 50 แอมป์ไหลเข้าภาคจ่ายไฟ VRM ได้อย่างเสถียรโดยไม่สร้างจุดร้อนตรงหัวต่อ คำพูดที่น่าจดจำจากคลิปคือการที่ TecLab ล้อ Nvidia ว่า “นี่แหละ วิธีที่ควรทำ” พร้อมเปิดเครื่องให้เห็นว่า RTX 5090 ที่ถูกบัดกรีสายตรงสามารถบูตและทดสอบโอเวอร์คล็อกได้โดยไม่เจอปัญหาในช่วงสั้น
| รายละเอียด | ค่าที่ถูกดัดแปลง | ความหมายต่อผู้ใช้ทั่วไป |
|---|---|---|
| หัวต่อเดิมของการ์ด | 2×16 พิน 12V-2×6 บน RTX 5090 D HOF OC LAB XOC | ออกแบบให้รองรับสูงสุดราว 600 วัตต์ต่อหัวต่อ แต่อ่อนไหวต่อการเสียบไม่แน่นและการงอสาย |
| แนวทางดัดแปลง | บัดกรีสายไฟกำลังสูงเข้าลายหัวต่อบน PCB โดยตรง เลี่ยงหัวต่อถอดได้ | ลดความต้านทานที่จุดสัมผัสหัวต่อ แต่ย้ายความเสี่ยงไปอยู่ที่จุดบัดกรีและลายทองแดงบน PCB |
| โหลดไฟที่ตั้งใจใช้ | มากกว่า 1,200 วัตต์เพื่อ Extreme GPU overclocking | เกินกว่าขอบเขตการใช้งานทั่วไปของผู้เล่นเกมหรือคนทำงานคอนเทนต์ในชีวิตประจำวัน |
เมื่อหัวต่อ 12V-2×6 ละลาย คำถามเรื่องการออกแบบก็ลุกเป็นไฟ
ปรากฏการณ์ 12V-2x6 connector melting บน RTX 5090 ไม่ได้เกิดจากคนม็อดมือหนัก แต่มาจากโครงสร้างหัวต่อที่ต้องรับกระแสไฟมหาศาลในขณะที่หน้าสัมผัสมีพื้นที่เล็ก หากเสียบสายไม่แน่นหรือมีการโค้งงอใกล้หัวต่อ จะเกิดความต้านทานสูงกว่าปกติจนสะสมความร้อนและทำให้พลาสติกละลายได้ เมื่อเคส RTX 5090 connector failure ถูกเล่าซ้ำบ่อยขึ้น TecLab ถึงขั้นระบุว่าเขา “เบื่อจะฟังเรื่องหัวต่อละลาย” จึงลงมือหาทางออกเองด้วย GPU power soldering mod เพื่อเลี่ยงหัวต่อทั้งหมด
ตรงนี้สะท้อนประเด็นสำคัญว่าการออกแบบหัวต่อ 12VHPWR ของ Nvidia ในสถานการณ์โหลดสูงสุดอาจมีช่องโหว่เชิงโครงสร้างที่ผู้ใช้ปลายทางต้องรับภาระเองผ่านคู่มือการเสียบ การระมัดระวังการงอสาย และการตรวจสภาพหัวต่อเป็นระยะ แหล่งข่าวหนึ่งย้ำชัดว่า การถอดหัวต่อออกแล้วบัดกรีสายตรงช่วยลดความต้านทานเฉพาะจุดเท่านั้น แต่ไม่ได้ทำให้ระบบปลอดภัยขึ้นโดยอัตโนมัติ เพราะกระแสยังต้องไหลผ่านจุดบัดกรี ลายทองแดงบน PCB และภาคจ่ายไฟ ที่หากมีความไม่บาลานซ์ ก็สามารถสร้างจุดร้อนใหม่ขึ้นมาได้
ประกัน ความปลอดภัย และความเหมาะสมต่อผู้ใช้ทั่วไป
แม้การบัดกรีสายตรงจะดูเป็นคำตอบด้านวิศวกรรม แต่สำหรับผู้ใช้ทั่วไป มันแทบไม่เหลือข้อดีเลย การดัดแปลงในระดับที่ต้องถอดหัวต่อออกจาก PCB และเชื่อมสายใหม่ทั้งหมดถือเป็นการเปลี่ยนฮาร์ดแวร์อย่างถาวร ทำให้การรับประกันของการ์ดจอสิ้นสุดลงทันที และยังต้องอาศัยทักษะการบัดกรีขั้นสูงเพื่อป้องกันไม่ให้ความร้อนจากหัวแร้งทำลายแผ่นวงจรหลายเลเยอร์ แหล่งข่าวเตือนตรงไปตรงมาว่า ผู้บริโภคไม่ควรทำตามการดัดแปลงนี้ เพราะต้องใช้ความรู้ด้านไฟฟ้ากระแสสูง ทำให้การ์ดราคาแพงเสียคุณสมบัติในการถอดสาย และถือว่าเป็นการ void warranty แบบเต็มใบ
ในเชิงคำแนะนำ การใช้งานปกติควรยึดหลักการเสียบสาย 12V-2×6 ให้แน่น ไม่ให้หัวต่อหลวม หลีกเลี่ยงการหักงอสายใกล้หัวต่อ และตรวจสภาพปลั๊กลายไหม้หรือความร้อนสะสมเป็นระยะ แหล่งข่าวบางแห่งเสนอทางออกอย่างอุปกรณ์เสริมเช่น WireView II Pro ที่ช่วยตรวจสอบและรักษาสภาพหัวต่อให้ปลอดภัยมากขึ้นโดยไม่ต้องยุ่งกับการบัดกรีหรือโมดิฟายจนเสียประกัน เมื่อเทียบกันแล้ว การใช้หัวต่อให้ถูกวิธีและใช้อุปกรณ์เสริมที่ได้มาตรฐานเป็นแนวทางที่มีเหตุผลกว่า สำหรับคนเล่นเกมและทำงานกราฟิกที่ต้องการความเสถียรระยะยาว มากกว่าคะแนนเบนช์มาร์กชั่วคราว
ข้อดีของการบัดกรีสายไฟตรง
- ลดความต้านทานที่จุดสัมผัสหัวต่อ 12V-2×6 ทำให้กระแสไหลเข้าสู่ VRM ได้เต็มประสิทธิภาพมากขึ้น
- เพิ่ม headroom สำหรับ Extreme GPU overclocking ที่ดึงไฟเกิน 1,200 วัตต์ในช่วงเบนช์มาร์กระยะสั้น
ข้อเสียที่ผู้ใช้ควรรู้
- ทำให้การรับประกันของการ์ดจอสิ้นสุดลงทันที เพราะถือเป็นการดัดแปลงฮาร์ดแวร์ถาวร
- ต้องใช้ทักษะและความรู้ด้านไฟฟ้ากระแสสูงสูงมาก เสี่ยงทำลาย PCB และสร้างจุดร้อนใหม่ที่จุดบัดกรี
สิ่งที่กรณี TecLab บอกเราเกี่ยวกับอนาคตการออกแบบภาคจ่ายไฟ GPU
กรณี TecLab ที่บัดกรีสายไฟตรงเข้าสู่ RTX 5090 D HOF OC LAB XOC เป็นทั้งเดโมพลังการม็อดและสัญญาณเตือนต่อผู้ผลิต การที่ทีม Extreme GPU overclocking ต้องหาทางเลี่ยงหัวต่อ 12VHPWR เพื่อหลีกปัญหา RTX 5090 connector failure และ 12V-2x6 connector melting ชี้ชัดว่าปัญหาไม่ได้อยู่แค่การเสียบสายไม่แน่นของผู้ใช้ แต่เชื่อมโยงกับการออกแบบหัวต่อและสถาปัตยกรรมภาคจ่ายไฟที่อาจยังไม่รองรับพฤติกรรมดึงไฟหนักแบบยุคใหม่ได้ดีพอ
สำหรับผู้อ่านสายเทคโนโลยี สิ่งที่ควรเอาไปคิดต่อไม่ใช่การจะกล้าบัดกรีสายไฟเองหรือไม่ แต่คือการตั้งคำถามกับมาตรฐานหัวต่อและการจัดการพลังงานในฮาร์ดแวร์ยุคที่กำลังแตะโหลดหลายร้อยวัตต์ต่อการ์ดหนึ่งใบ ถ้าผู้ผลิตไม่ยอมรับว่ามีข้อจำกัดเชิงดีไซน์และอัปเดตสเปกให้ทันกับการใช้งานจริง เทรนด์ฮาร์ดคอร์แบบ GPU power soldering mod จะยิ่งถูกผลักให้เป็นตัวแทนเสียงของผู้ใช้ที่ต้องเสี่ยงเองเพื่อให้การ์ดจอทำงานตามที่สเปกโฆษณา บทสรุปจึงชัดว่า ผู้ผลิตต้องกล้าปรับมาตรฐานหัวต่อและภาคจ่ายไฟใหม่ ก่อนที่กลุ่มคนม็อดจะกลายเป็นผู้พิสูจน์ข้อบกพร่องแทนห้องแลบของบริษัท
