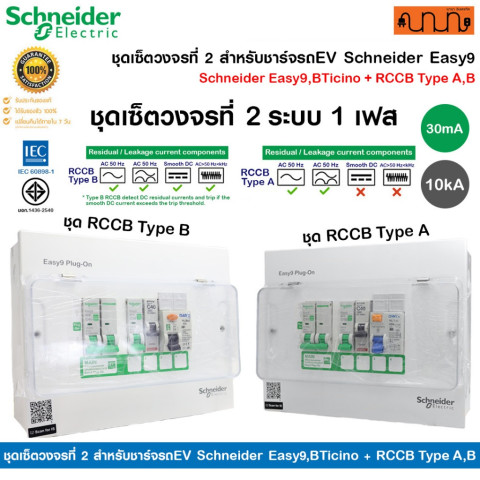

ชุดเซ็ตวงจรที่ 2 สำหรับชาร์จรถ EV Schneider Easy9 + BTicino พร้อมอุปกรณ์ป้องกันครบชุด เหมาะสำหรับทำ “วงจรเฉพาะ” ให้เครื่องชาร์จขนาด 7.4kW (1 เฟส 2 สาย) ช่วยจัดระเบียบงานติดตั้งให้เป็นระบบ ใช้งานมั่นใจ ปลอดภัยตามมาตรฐาน

ราคา: 5,493.00 บาท

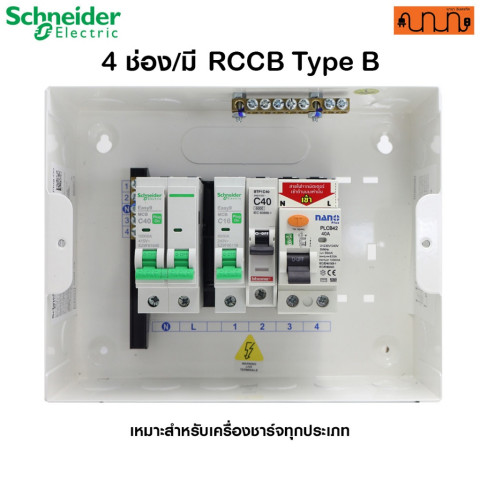

สเปคตัวเลือกสินค้านี้: ตู้ 4 ช่อง / มี RCCB Type B / เมน RCBO 40A (เหมาะกับเครื่องชาร์จที่ ไม่มี DC Protection ในตัว)

1. อุปกรณ์ภายในชุด

   • ตู้ Schneider Easy9 แบบลอยผนัง 4 ช่อง × 1

   • เมน RCBO 40A Schneider Easy9 × 1 (ช่วยป้องกันไฟเกิน/ลัดวงจร/ไฟรั่ว ลดความเสี่ยงไฟดูด)

   • ลูกย่อย MCB Schneider Easy9 × 1

   • ลูกย่อย MCB 40A BTicino × 1

   • ชุดแปลงขา Plug-On → ราง DIN × 2

   • RCCB Type B 2P × 1

2. จุดเด่นที่ออกแบบมาเพื่อวงจรชาร์จ EV

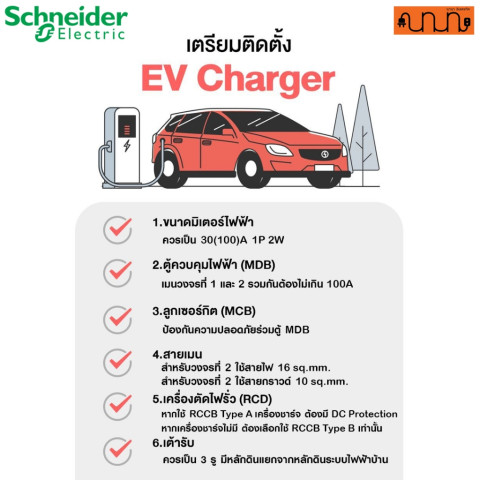

   • แนะนำสำหรับเครื่องชาร์จที่ไม่มีระบบกันไฟ DC รั่วในตัว ด้วย RCCB Type B รองรับกระแสไฟรั่วได้ทั้ง AC / Pulsating DC / Smooth DC

   • ตู้ซีรีส์ Easy9 (Plug-On) งานติดตั้งเป็นระเบียบ ลดความยุ่งยาก

   • ตู้เหล็กเคลือบกันสนิม สีขาวเรียบหรู แข็งแรง เหมาะกับงานบ้าน/อาคาร

3. คุณสมบัติและมาตรฐานตู้ (Schneider Easy9)

   • แบรนด์: Schneider Electric / ซีรีส์: Easy9 (Plug-On)

   • ติดตั้ง: แบบลอยผนัง (Surface Mounting)

   • รองรับเบรกเกอร์: MCB Plug-On

   • รองรับกระแสไฟสูงสุด 63A ที่ 240VAC 50Hz

   • เมนและลูกย่อยรองรับสายไฟได้สูงสุด 35 sq.mm

   • ทนกระแสลัดวงจรสูงสุด 10kA

   • ระดับการป้องกัน: IP4X (กันฝุ่น/ละอองสัมผัส ไม่กันน้ำ)

   • มาตรฐาน: IEC 61439-3 / มอก. 1436-2540

   • ขนาดตู้ (ก×ย×ส): 24.5 × 19.6 × 10 ซม.

   • น้ำหนักโดยประมาณ: 1.9 กก.

4. สเปค RCCB Type B (ที่ให้มาในชุด)

   • ซีรีส์: Nano RCCB Type B / รุ่น: PLCB42C40

   • Rated Voltage: 230V AC (2P) / Frequency: 50/60 Hz

   • Residual Operating Current (Sensitivity): 30 mA

   • Rated Conditional Short-Circuit Current: 10 kA

   • Ui: 250 V / Uimp: 6 kV

   • มาตรฐาน: IEC 61008-1, IEC 62423, มอก. 909-2548

   • ผ่านการทดสอบการใช้งานกับเครื่องชาร์จรถยนต์ไฟฟ้า (EVSE)

5. การป้องกันที่ได้จากชุดนี้

   • ป้องกันไฟฟ้าลัดวงจร (Short Circuit)

   • ป้องกันไฟฟ้าเกิน (Overload)

   • ตัดวงจรเมื่อเกิดไฟรั่ว/ลดความเสี่ยงไฟดูด (ขึ้นกับการติดตั้งและระบบกราวด์ที่ถูกต้อง)

6. วิธีติดตั้งเบื้องต้น

   • เลือกตำแหน่งติดตั้งที่แห้ง ไม่โดนแดด/ฝนโดยตรง และยึดตู้ให้แน่นกับผนัง

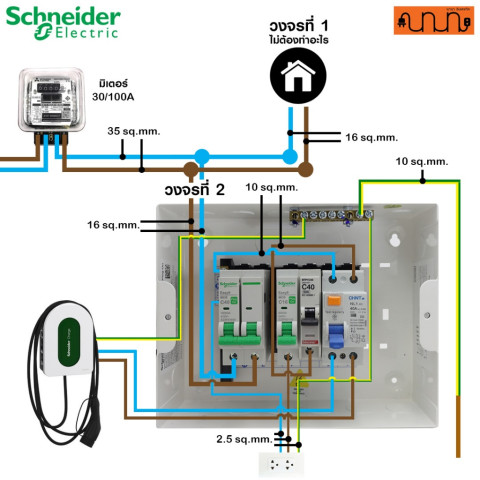

   • ต่อสาย L และ N เข้าชุดเมน และต่อสายดินเข้าระบบกราวด์ตามมาตรฐาน

   • ตรวจสอบการขันสายเข้า-ออกของเบรกเกอร์ให้แน่นทุกจุดก่อนจ่ายไฟ

   • ทดสอบการทำงานหลังติดตั้ง โดยเปิดเมนแล้วค่อยเปิดวงจรย่อย

• คำแนะนำ: ตรวจเช็คตู้ไฟและเบรกเกอร์ทุก 6 เดือน เพื่อความปลอดภัย

• ข้อควรระวัง: ต้องตัดไฟจากเมนหลักก่อนติดตั้ง/ซ่อมทุกครั้ง และหลีกเลี่ยงพื้นที่ชื้นหรือเสี่ยงน้ำเข้า (ตู้ IP4X ไม่กันน้ำ)

• หมายเหตุ: รูปภาพที่ใช้ลงขายถ่ายจากสินค้าจริง การติดตั้งงานไฟฟ้าควรให้ช่างผู้ชำนาญดำเนินการ
