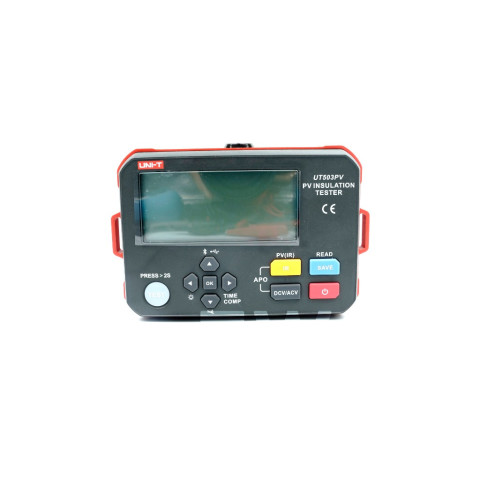

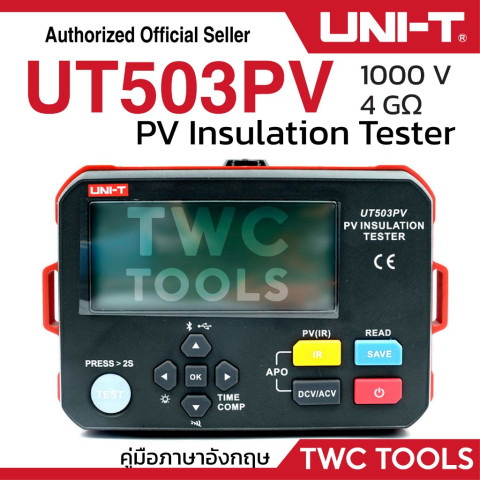

เครื่องทดสอบความต้านทานฉนวนสำหรับแผงโซล่าร์เซลล์ UNI-T UT503PV PV Insulation Tester ออกแบบมาเพื่อการตรวจสอบระบบโซลาร์และงานไฟฟ้า DC/AC อย่างมืออาชีพ รองรับแรงดันทดสอบสูงสุดถึง DC 1000V วัดค่าความต้านทานฉนวนได้สูงสุดถึง 4000MΩ พร้อมฟังก์ชันวัดแรงดันอัตโนมัติ และการเชื่อมต่อข้อมูลผ่าน USB และ Bluetooth App ใช้งานสะดวก ปลอดภัย และแม่นยำ เหมาะสำหรับช่างเทคนิค วิศวกร และผู้ติดตั้งระบบโซลาร์เซลล์โดยเฉพาะ
ราคาสินค้า: 8,336.00 บาท (ตัวเลือกนี้เป็นแบบ ต้องการใบกำกับภาษี ราคานี้รวมภาษีมูลค่าเพิ่ม 7% แล้ว)
สั่งซื้อจากร้าน TWC tools ตัวแทนจำหน่ายอย่างเป็นทางการของ UNI-T ประเทศไทย สินค้าจัดส่งจากกรุงเทพฯ มั่นใจในคุณภาพและการรับประกัน พร้อมบริการหลังการขายและออกใบกำกับภาษีในนามบริษัท/บุคคลนิติบุคคลได้ตามต้องการ
กรุณาอ่านก่อนสั่งซื้อ
กรุณาตรวจสอบความถูกต้องของตัวเลือกและที่อยู่จัดส่งก่อนกดยืนยันคำสั่งซื้อ
ตัวเลือก X คือ ไม่มีบิล/ใบกำกับภาษี
หากต้องการบิล/ใบเสร็จแบบออกใบกำกับภาษี โปรดเลือกตัวเลือก "ต้องการใบกำกับภาษี" ซึ่งเป็นราคาที่รวมภาษี 7% แล้ว
หลังสั่งซื้อแล้ว กรุณาส่ง ชื่อ-ที่อยู่-เลขประจำตัวผู้เสียภาษี มาทางแชทร้านค้าเท่านั้น เพื่อใช้ในการออกใบกำกับภาษี (หากส่งช่องทางอื่น แอดมินอาจไม่เห็น และจะจัดส่งสินค้าโดยไม่มีบิล)
คุณสมบัติเด่น (Features)
ออกแบบมาเพื่อการทดสอบฉนวนสำหรับระบบโซล่าร์เซลล์ (PV) โดยเฉพาะ
มีฟังก์ชันวัด PV live insulation resistance และฉนวนทั่วไป (วงจรไม่มีกระแสไฟ)
รองรับการวัดแรงดันทั้ง DC สูงสุด 1000V และ AC สูงสุด 600V พร้อมการรับรู้ชนิดแรงดันอัตโนมัติ
แรงดันทดสอบสูงสุด DC 1000V เหมาะกับระบบโซลาร์มาตรฐานในงานติดตั้งจริง
ค่าความต้านทานฉนวนสูงสุด 4000MΩ ทั้งโหมด PV และโหมด IR ทั่วไป
รองรับฟังก์ชัน Auto discharge ปล่อยประจุอัตโนมัติหลังทดสอบ เพิ่มความปลอดภัย
มีฟังก์ชัน Stepping voltage และการตั้งเวลา (Time measurement) เพื่อการทดสอบอย่างละเอียด
ฟังก์ชัน Compare (IR) เปรียบเทียบค่าความต้านทานฉนวนกับค่ามาตรฐานที่ตั้งไว้
High voltage alarm แจ้งเตือนเมื่อมีแรงดันสูง เพื่อป้องกันอันตราย
รองรับการเชื่อมต่อข้อมูลด้วย USB cable และ Bluetooth App สำหรับบันทึกและวิเคราะห์ผลการทดสอบ
ใช้แบตเตอรี่ลิเธียมในตัว น้ำหนักเบา พกพาสะดวก
ใบรับรองมาตรฐานความปลอดภัย CE, UKCA, cETLus (UT503PV series)
ระดับการป้องกัน IP54 (เมื่อปิดฝาครอบ) ทนทานต่อฝุ่นและละอองน้ำ
มาตรฐานความปลอดภัย CAT II 1000V, CAT III 600V สำหรับงานไฟฟ้ามืออาชีพ
สเปกการวัด (Specifications)
แรงดันทดสอบ (Output Voltage) & ช่วงค่าความต้านทานฉนวน
แรงดันทดสอบ 125V
ค่าต่ำกว่า 1.51MΩ: สำหรับอ้างอิง
ช่วง 1.51MΩ ~ 100.0MΩ: ความแม่นยำ ±(1.5%+5)
ช่วง 100.1MΩ ~ 1000MΩ: ความแม่นยำ ±(5%+6)
ไม่มีโหมด PV insulation ในระดับแรงดันนี้
แรงดันทดสอบ 250V
ค่าต่ำกว่า 1.51MΩ: สำหรับอ้างอิง
ช่วง 1.51MΩ ~ 200.0MΩ: ความแม่นยำ ±(1.5%+5)
ช่วง 200.1MΩ ~ 2000MΩ: ความแม่นยำ ±(5%+6)
ไม่มีโหมด PV insulation ในระดับแรงดันนี้
แรงดันทดสอบ 500V
ค่าต่ำกว่า 1.51MΩ (IR & PV IR): สำหรับอ้างอิง
ช่วง 1.51MΩ ~ 1000MΩ (IR & PV IR): ความแม่นยำ ±(1.5%+5)
ช่วง 1001MΩ ~ 4000MΩ (IR & PV IR): ความแม่นยำ ±(5%+6)
แรงดันทดสอบ 1000V
ค่าต่ำกว่า 1.51MΩ (IR & PV IR): สำหรับอ้างอิง
ช่วง 1.51MΩ ~ 1000MΩ (IR & PV IR): ความแม่นยำ ±(1.5%+5)
ช่วง 1001MΩ ~ 4000MΩ (IR & PV IR): ความแม่นยำ ±(5%+6)
การวัดแรงดันไฟฟ้า (Voltage Measurement)
DC Voltage: ช่วง 5～1000V DC ความแม่นยำ ±(1%+4)
AC Voltage: ช่วง 5～600V AC ความแม่นยำ ±(1%+4)
กระแสลัดวงจรขณะทดสอบ IR
IR measurement: < 1.5mA
PV IR measurement: < 1.2mA
โหมดการทำงานเพิ่มเติม
โหมดวัดต่อเนื่อง (Continue measurement IR): มีให้ใช้งาน (ค่าเริ่มต้น)
Compare function (IR): มีให้ใช้งาน
Time measurement: มีให้ใช้งาน
Stepping voltage: มีให้ใช้งาน
Auto discharge: มีให้ใช้งาน
High voltage alarm: มีให้ใช้งาน
DUT live test
โหมด IR measurement: ห้ามทดสอบ หากแรงดันของอุปกรณ์ (DUT) สูงกว่า 25V
โหมด PV IR measurement: แรงดันของ DUT ต้องไม่เกิน DC 1000V
หน้าจอและไฟพื้นหลัง
มีฟังก์ชันไฟพื้นหลังทั้งแบบ Auto & Manual
ระบบปิดไฟพื้นหลังอัตโนมัติใน 30 วินาที เพื่อประหยัดพลังงาน
การจัดเก็บและสื่อสารข้อมูล
บันทึกข้อมูลได้สูงสุด 1000 ชุด
รองรับการส่งข้อมูลผ่าน USB cable
รองรับการส่งข้อมูลผ่าน Bluetooth App เพื่อใช้งานร่วมกับสมาร์ทโฟน/แท็บเล็ต
คุณสมบัติทั่วไป
น้ำหนักตัวเครื่อง (รวมแบตเตอรี่): ประมาณ 0.5 กก.
ขนาดตัวเครื่อง: 161(L) × 117.3(D) × 63(H) มม.
ใช้แบตเตอรี่ลิเธียม พร้อม เครื่องชาร์จเฉพาะทาง ในชุด
อุปกรณ์ในชุด (Accessories)
คู่มือการใช้งาน (Manual) จำนวน 1 เล่ม

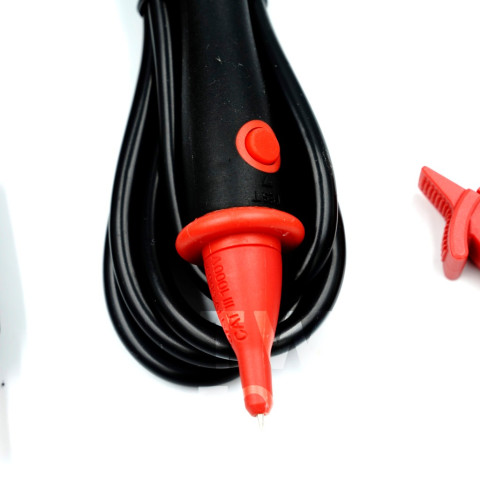

สายวัดทดสอบ จำนวน 2 เส้น (สายดำ 1 เส้น, สายวัดพร้อมรีโมทคอนโทรล 1 เส้น)
Lantern plug จำนวน 1 ชิ้น
คลิปหนีบจระเข้สีแดง/ดำ จำนวน 1 คู่
สายทดสอบ Banana plug to MC4 plug จำนวน 1 คู่ (เหมาะสำหรับต่อเข้าระบบโซลาร์โดยตรง)
สายชาร์จ Type-C จำนวน 1 เส้น
สายสะพาย/สายคล้อง (Strap) จำนวน 1 เส้น
ที่ชาร์จแบตเตอรี่ลิเธียมแบบพิเศษ จำนวน 1 ชุด
เงื่อนไขการรับสินค้าและการเคลม
เมื่อได้รับสินค้า กรุณา ถ่ายคลิปวิดีโอขณะแกะกล่อง ตั้งแต่สภาพกล่องพัสดุปิดสนิทจนถึงการตรวจเช็คอุปกรณ์ภายใน
คลิปวิดีโอนี้ใช้เป็นหลักฐานสำหรับการเคลมในกรณี สินค้าไม่ครบ/ชำรุด/เสียหาย ตั้งแต่ครั้งแรกที่ได้รับ
หากไม่มีคลิปยืนยัน ทางร้านขอสงวนสิทธิ์ในการรับผิดชอบทุกกรณี
กรุณาแจ้งปัญหา สินค้าไม่ครบหรือเสียหายภายใน 7 วัน นับจากวันที่รับสินค้า พร้อมแนบวิดีโอการแกะกล่อง/การใช้งาน ส่งเข้ามาทางแชทร้าน
หากลูกค้าได้ให้ดาวและรีวิวสินค้าแล้ว ถือว่าลูกค้ายอมรับสภาพสินค้าและงดรับเคลมในทุกกรณี
เงื่อนไขเกี่ยวกับใบกำกับภาษีและการเปลี่ยนสินค้า
ตัวเลือก ต้องการใบกำกับภาษี: ราคาสินค้ารวมภาษีมูลค่าเพิ่ม 7% แล้ว
หากสินค้าถูกส่งออกจากร้านไปแล้ว และลูกค้าแจ้งชื่อ-ที่อยู่สำหรับออกบิลตามหลัง จะมีค่าดำเนินการส่งเอกสารทางไปรษณีย์ 30 บาท
การเปลี่ยนสินค้าในกรณีที่ไม่ได้เกิดจากความผิดพลาดของร้าน มีค่าดำเนินการ 60 บาท/ชิ้น
หากต้องการเปลี่ยนใบกำกับภาษีเพิ่ม ต้องชำระเพิ่มอีก 30 บาท
ด้วยคุณสมบัติที่ครบครันทั้งด้านความแม่นยำ ความปลอดภัย และการเชื่อมต่อข้อมูล UNI-T UT503PV จึงเหมาะอย่างยิ่งสำหรับงานตรวจสอบและบำรุงรักษาระบบโซลาร์เซลล์ และงานไฟฟ้ามืออาชีพที่ต้องการความน่าเชื่อถือสูง พร้อมรองรับการออกใบกำกับภาษีอย่างถูกต้องในนามบริษัท/องค์กรของคุณ
