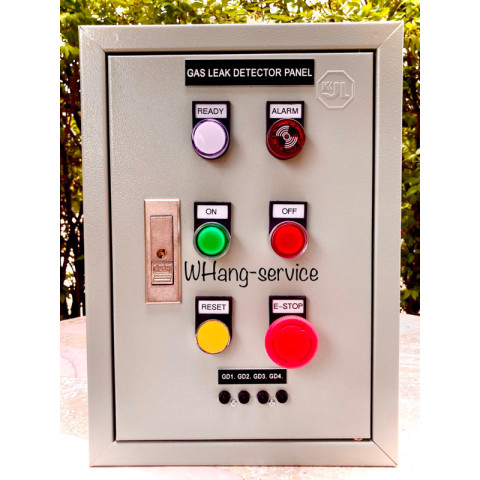

ตู้ตอนโทรล ตู้ควบคุมสำหรับ Sensor ตรวจจับแก๊สรั่ว (Gas Leak) รองรับสูงสุด 4 จุด เหมาะสำหรับใช้เป็นศูนย์กลางควบคุมการทำงานของเซนเซอร์แก๊สรั่วและโซลินอยด์วาล์วในร้านอาหาร โรงงาน ห้องครัวอุตสาหกรรม หรือระบบแก๊สทั่วไป ออกแบบให้ประกอบและปรับตั้งได้ตามความต้องการของลูกค้าโดยเฉพาะ (ราคาเฉพาะตู้ ไม่รวมเซนเซอร์และวาล์ว)
ด้วยระบบไฟเลี้ยงหลัก 220VAC และวงจรภายในที่ออกแบบมาเฉพาะสำหรับงาน Gas Control Panel ตู้ควบคุมรุ่นนี้สามารถจ่ายไฟให้เซนเซอร์แก๊สและควบคุมโซลินอยด์วาล์วได้อย่างมีประสิทธิภาพ พร้อมฟังก์ชันแจ้งเตือนทั้งเสียงและไฟกระพริบ เพื่อช่วยให้ผู้ใช้งานตรวจพบจุดที่มีแก๊สรั่วได้อย่างรวดเร็วและปลอดภัยยิ่งขึ้น
รองรับการต่อ Sensor Gas Leak Detector ได้สูงสุด 4 จุด
เลือกระบบควบคุมวาล์วได้ทั้งแบบ 12VDC หรือ 24VDC (ออปชันตามการประกอบ)
มีปุ่ม Emergency Stop หยุดระบบฉุกเฉิน ภายในประมาณ 3 วินาที
ฟังก์ชันล็อกตำแหน่งจุดที่เซนเซอร์ตรวจพบแก๊สรั่ว แสดงจุดที่พบจนกว่าจะรีเซ็ต
มีเสียง Buzzer และไฟกระพริบแจ้งเตือนเมื่อมีการตรวจจับแก๊สรั่ว
มีปุ่ม Reset สำหรับเปิดระบบใหม่หลังจากการแจ้งเตือน
ไฟแสดงสถานะการทำงานแบบ LED แยกแต่ละฟังก์ชัน ดูง่าย ชัดเจน
รองรับ Dry Contact Output สำหรับส่งสัญญาณแจ้งเตือนไปยังระบบส่วนกลาง หรืออุปกรณ์ภายนอก

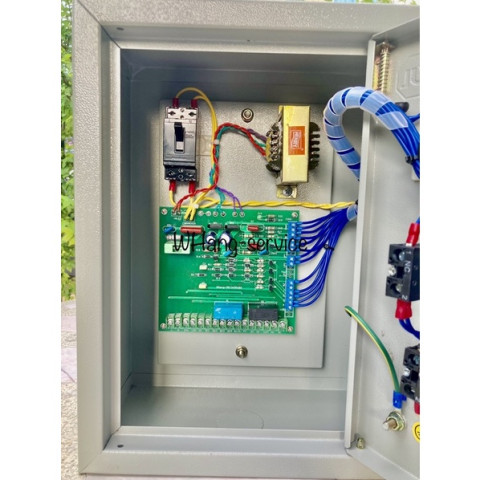

ประกอบและจัดวางอุปกรณ์ภายในตู้ตามความต้องการผู้ใช้งาน
รับประกันสินค้า 6 เดือน ภายใต้เงื่อนไขของร้าน
ระบบไฟฟ้าและการจ่ายไฟ
ตู้ควบคุมใช้ไฟบ้านมาตรฐาน 220VAC โดยออกแบบให้ใช้งานได้อย่างประหยัดพลังงานและมีความเสถียรภายในระบบไฟเลี้ยงหลัก: 220VAC, กินไฟประมาณ 21W (เมื่อใช้งานเต็มโหลด)
ไฟย่อย 24VDC: สำหรับควบคุมโซลินอยด์วาล์ว (Solenoid Valve)
ไฟย่อย 12VDC: สำหรับจ่ายไฟให้เซนเซอร์ตรวจจับแก๊สรั่ว
โหมดสแตนด์บาย: ใช้ไฟเพียงประมาณ 3W พร้อมไฟแสดงสถานะว่าระบบยังพร้อมใช้งาน
การทำงานและการควบคุม
ตู้ควบคุมได้รับการออกแบบมาเพื่อให้ผู้ใช้งานสามารถควบคุมระบบแก๊สได้ง่าย ตรวจสอบสถานะได้รวดเร็ว และตอบสนองต่อเหตุฉุกเฉินได้ทันเวลารองรับ Sensor Gas Leak Detector สูงสุด 4 ตัว ต่อเป็นจุดตรวจจับได้หลายตำแหน่ง
สามารถสั่งตัด/ต่อ Solenoid Valve ด้านจ่ายแก๊ส (รองรับวาล์วขับด้วย 12VDC หรือ 24VDC – เลือกได้ตามแบบประกอบ)
มาพร้อมปุ่ม Emergency Stop สำหรับหยุดการทำงานของระบบอย่างรวดเร็วในกรณีฉุกเฉิน
มีฟังก์ชัน ล็อกตำแหน่งเซนเซอร์ ที่ตรวจพบแก๊สรั่ว ทำให้ทราบได้ว่าจุดใดเป็นต้นเหตุจนกว่าจะทำการกดรีเซ็ต
มีเสียง Buzzer และไฟกระพริบแจ้งเตือน เมื่อเซนเซอร์ตรวจจับแก๊สรั่ว
ปุ่ม Reset ใช้สำหรับเปิดระบบใหม่หลังจากเกิดการแจ้งเตือนหรือหลังแก้ไขเหตุผิดปกติแล้ว
ไฟแสดงสถานะ “เปิด/ปิด” และ LED แยกตามฟังก์ชัน ช่วยให้ตรวจเช็คสถานะระบบได้ในมุมมองเดียว
มี Dry Contact Output สำหรับส่งสัญญาณต่อไปยัง Panel กลาง, ระบบ BMS หรือ Alarm ภายนอก
การใช้งานที่เหมาะสม
ตู้ควบคุมรุ่นนี้ถูกออกแบบสำหรับการใช้งานควบคุมทั่วไปที่ต้องการรับสัญญาณจากเซนเซอร์แก๊สรั่วและสั่งการโซลินอยด์วาล์วเหมาะสำหรับ: ระบบเปิด/ปิดวาล์วแก๊สในครัว ร้านอาหาร โรงงาน หรือพื้นที่ที่มีการใช้แก๊ส
ใช้สำหรับ: แจ้งเตือนเมื่อพบแก๊สรั่ว และสั่งปิดวาล์วอัตโนมัติหรือกึ่งอัตโนมัติ (ตามการตั้งค่าและการต่อระบบ)
รองรับการประกอบตามสเปคงานจริง เช่น เลือกใช้ 12VDC Drive Valve ตามที่ลูกค้าต้องการ
ข้อจำกัดและหมายเหตุสำคัญ
เพื่อความเข้าใจที่ถูกต้องในการใช้งาน โปรดพิจารณาข้อจำกัดของระบบดังต่อไปนี้ระบบนี้ไม่ใช่อุปกรณ์ป้องกันอัคคีภัย และไม่ใช่ระบบความปลอดภัยฉุกเฉิน ตามมาตรฐานด้านอัคคีภัย
ออกแบบมาเพื่อเป็นระบบควบคุมและแจ้งเตือนทั่วไปตามสัญญาณจากเซนเซอร์แก๊สรั่วเท่านั้น
ควรติดตั้งและเดินสายโดยช่างผู้ชำนาญ หรือผู้ที่มีความรู้ด้านระบบไฟฟ้าและระบบแก๊สความดันต่ำ
ภาพรวมความคุ้มค่า
ตู้ควบคุมสำหรับ Sensor ตรวจจับแก๊สรั่วรุ่นนี้เป็นตัวเลือกที่คุ้มค่า สำหรับผู้ที่ต้องการระบบควบคุมเซนเซอร์และโซลินอยด์วาล์วหลายจุดในตู้เดียว ปรับแต่งได้ตามงานจริง ใช้งานง่าย มีสัญญาณแจ้งเตือนครบ และรองรับการเชื่อมต่อกับระบบภายนอก เหมาะทั้งสำหรับการติดตั้งใหม่และงานปรับปรุงระบบเดิมให้ใช้งานได้สะดวกและปลอดภัยยิ่งขึ้น
