ฟิล์มกันรอยและคอนเน็กเตอร์พลังงาน: ตัวการลับที่ทำให้ GPU ร้อนเกิน 30°C

GPU thermal damage เริ่มต้นจากการประกอบที่สะเพร่า

GPU thermal damage คือความเสียหายทางไฟฟ้าและกลไกที่เกิดจากอุณหภูมิของการ์ดจอและวงจร VRM สูงเกินกว่าที่ออกแบบไว้ต่อเนื่อง ส่งผลให้ชิ้นส่วนเช่น MOSFET และคาปาซิเตอร์เสื่อมสภาพเร็วกว่าปกติ บางกรณีอาจทำให้จุดเชื่อมต่อบัดกรีเกิดไมโครแคร็ก จนกลายเป็นอาการจอดับ รีสตาร์ตเอง หรือการ์ดเสียหายถาวรในที่สุด การเข้าใจสาเหตุที่ทำให้ความร้อนสะสมผิดปกติจึงสำคัญมากสำหรับสายประกอบคอม DIY ที่ต้องการปกป้องอุปกรณ์ราคาแรงไม่ให้พังจากความร้อนแบบไม่รู้ตัว มุมมองตรงไปตรงมาคือ ในยุค RTX 5090 ที่ดึงไฟสูง น้ำหนักการ์ดแตะระดับหลายปอนด์ และใช้คอนเน็กเตอร์ 16-pin ที่มีชื่อเสียงเรื่อง PCIe connector melting การหวังว่าโรงงานจะประกอบทุกอย่างให้สมบูรณ์แบบนั้นเป็นความคิดที่อันตราย การ์ดใบหนึ่งอาจออกมาดี แต่อีกใบอาจมีฟิล์มกันรอยลืมลอก ทาซิลิโคน VRM thermal paste ไม่ทั่ว หรือปล่อยให้การ์ดแอ่นจน PCB และสล็อตรับแรงผิดมุมเป็นปีๆ สิ่งที่ควรทำคือสงสัยทุกจุด ตั้งแต่ VRM thermal pad ไปจนถึงการยึดการ์ด ไม่ใช่รอให้จอเริ่มดำแล้วค่อยเปิดเคสดู

ฟิล์มพลาสติกบน VRM thermal pad: ตัวการที่ทำให้ร้อนดีดขึ้น 30°C

กรณีศึกษาที่สะท้อนความสะเพร่าของสายการผลิตอย่างแรงคือ ผู้ใช้รายหนึ่งพบว่าการ์ด Gigabyte RTX 3070 Gaming OC ของเขามีฟิล์มพลาสติกกันรอยจากโรงงานติดอยู่บนแผ่นรองรับความร้อนของ VRM มาตลอดเกือบห้าปี ฟิล์มนี้คือฉนวนความร้อนชัดๆ แต่ถูกปล่อยให้กั้นไม่ให้ความร้อนจาก VRM ถ่ายเทสู่ฮีทซิงก์ ผลคือในการทดสอบ FurMark และ OCCT อุณหภูมิ GPU วิ่งถึง 80°C ขณะที่ hotspot พุ่งไปถึง 105°C พร้อมพฤติกรรมพัดลมเร่งสปีดแปลกๆ ที่ไม่ตรงกับเส้นโค้งที่ตั้งไว้ หลังจากผู้ใช้ถอดการ์ดออกมาทำความสะอาดและเปลี่ยน VRM thermal paste จึงพบฟิล์มดังกล่าวและลอกออก เมื่อประกอบกลับและทดสอบใหม่ อุณหภูมิ GPU ลดลงประมาณ 15°C และ hotspot ลดลงถึง 30°C ภายในทันที ประโยคเดียวที่ควรถูกอ้างอิงคือ “เพียงลอกฟิล์มกระดาษรอง VRM thermal pad ออก อุณหภูมิ hotspot ลดลงประมาณ 30°C” ซึ่งบอกชัดว่าความผิดพลาดเล็กๆ จากโรงงานสามารถเปลี่ยนการ์ดปกติให้กลายเป็นระเบิดเวลาเรื่องความร้อน และอาจเร่งให้เกิด GPU thermal damage จากการที่ VRM และชิ้นส่วนรอบๆ ถูกย่างบนอุณหภูมิสูงเป็นปี

RTX 5090 overheating และดราม่า 16-pin ที่ลามไปถึงการบัดกรีสายตรง

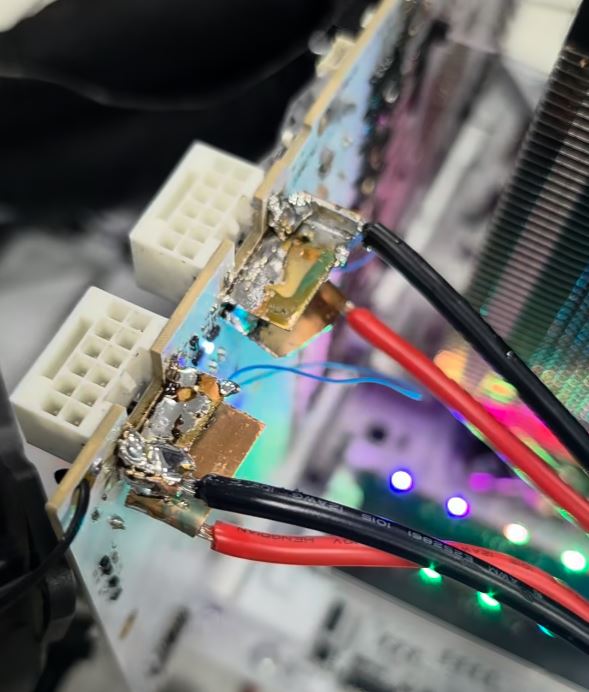

เมื่อขึ้นสู่ระดับ RTX 5090 ปัญหาไม่ได้อยู่แค่ฟิล์มกันรอย แต่ย้ายไปอยู่ที่คอนเน็กเตอร์พลังงาน 16-pin ที่ถูกพูดถึงเรื่อง PCIe connector melting อย่างกว้างขวาง ผู้สร้างคอนเทนต์รายหนึ่งถึงขั้นเบื่อรายงานเรื่องขั้วไฟละลายบน RTX 5090 จนตัดสินใจตัดปัญหาด้วยการบัดกรีสายไฟเข้ากับ PCB ของการ์ดโดยตรงข้ามตำแหน่งเลย์เอาต์ 16-pin เขาใช้ชุดสายจากอะแดปเตอร์สองชุดมาบัดกรีเข้าร่องแพดของคอนเน็กเตอร์ การบัดกรีนั้นถูกบรรยายตรงๆ ว่าดูเละและวุ่นวายมาก แต่เจ้าตัวมั่นใจว่าทำให้ไม่ต้องห่วงคอนเน็กเตอร์ละลาย แน่นอน การแก้แบบนี้คือการเสี่ยง void การรับประกันแบบเต็มตัวและอาจสร้างปัญหาใหม่ในระยะยาว การบัดกรีที่ไม่สวยเท่ามาตรฐานโรงงานอาจมีจุดร้อนหรือจุดสัมผัสหลวม จนกลายเป็นอีกหนึ่งต้นเหตุ RTX 5090 overheating แทนที่จะเป็นทางออก สิ่งที่มีเหตุผลกว่าคือการใช้ฮาร์ดแวร์เสริมเช่นอุปกรณ์อย่าง WireView II Pro ที่ถูกออกแบบมาเพื่อช่วยตรวจสอบและปกป้องคอนเน็กเตอร์ไม่ให้ละลายโดยไม่ต้องไปเสี่ยงแกะหรือบัดกรีเอง มุมมองตรงคือ ถ้าคุณไม่ชำนาญงานไฟฟ้า การพยายามแก้ปัญหา 16-pin ด้วยหัวแร้งมีโอกาสทำให้ GPU thermal damage หนักกว่าเดิม

GPU sag damage: น้ำหนักการ์ดระดับ 6.7lbs คือศัตรูของสล็อต

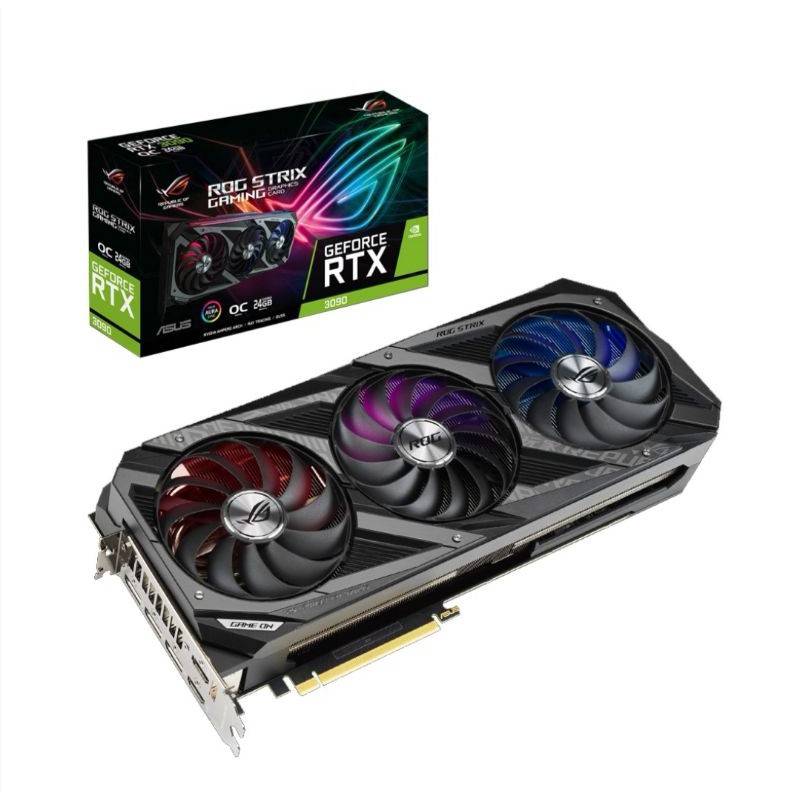

หลายคนมอง GPU sag ว่าเป็นแค่เรื่องความสวยงาม แต่เมื่อดูตัวเลขน้ำหนักแล้วจะเห็นว่าปัญหานี้เกี่ยวกับความทนของสล็อตเต็มๆ ตัวอย่างคือการ์ด ROG Strix RTX 3090 มีน้ำหนักประมาณ 4lbs ขณะที่รุ่นใหญ่กว่าอย่าง ROG Astral 5090 หนากว่าและมีดีไซน์ 3.8-slot หนักถึงราว 6.7lbs น้ำหนักระดับนี้เมื่อยื่นออกจากเมนบอร์ดหลายนิ้ว ส่วนที่รับแรงหลักคือสล็อต PCIe และจุดยึดด้านท้ายเคส ซึ่งสร้างแรงกดและแรงงัดต่อเนื่องเป็นปี มีคำอธิบายชัดเจนว่า ยิ่งน้ำหนักส่วนปลายการ์ดยื่นออกจากสล็อตไกลเท่าไหร่ แรงงัดที่ส่งลงไปยัง PCB ของการ์ดและสล็อตก็ยิ่งมากเท่านั้น การปล่อยการ์ดให้แอ่นตลอดปีโดยไม่ใช้ขา anti-sag จึงไม่ใช่เรื่องเล็ก เพราะแรงนี้สามารถทำให้จุดบัดกรีและหน้าสัมผัสภายในสล็อตเสื่อมสภาพ หรือเกิดการสัมผัสไม่แน่น นำไปสู่สัญญาณสะดุด อาการจอดำ หรือถึงขั้นทำให้ค้อนไฟบางขาไหม้เมื่อความร้อนและความต้านทานเพิ่มขึ้น GPU sag damage จึงเป็นปัญหาที่เกี่ยวกับทั้งกลไกและไฟฟ้าพร้อมกัน ไม่ใช่แค่ทำให้เครื่องดูไม่สวย

จะไม่ให้ GPU พังจากความร้อน ต้องเริ่มจากความระแวดระวังของคนประกอบ

เมื่อเห็นภาพรวมของฟิล์มกันรอยที่ถูกลืมบน VRM thermal pad จนทำให้อุณหภูมิ hotspot ดีดขึ้น 30°C เรื่องดราม่า RTX 5090 overheating จาก PCIe connector melting และการแก้ด้วยการบัดกรีสายตรงที่เสี่ยงสร้างจุดร้อนใหม่ รวมถึง GPU sag damage จากการ์ดน้ำหนักระดับ 6.7lbs ที่กดสล็อต PCIe เป็นปีๆ ข้อสรุปชัดเจนคือ ความร้อนส่วนเกินส่วนใหญ่ไม่ได้มาจากชิปออกแบบไม่ดี แต่มาจากการประกอบและใช้งานที่ละเลยรายละเอียด ผู้ใช้ DIY ควรตั้งนิสัยไม่เชื่อมือโรงงานแบบร้อยเปอร์เซ็นต์ ตรวจดูให้แน่ใจว่า VRM thermal pad ไม่มีฟิล์มหรือกระดาษรองเหลือคา ทาซิลิโคน VRM thermal paste อย่างสม่ำเสมอ ไม่ดัดแปลงคอนเน็กเตอร์พลังงานด้วยหัวแร้งโดยไม่มีความรู้ และไม่ปล่อยการ์ดแอ่นโดยไร้ anti-sag bracket เป็นปีๆ หากทำได้ ความเสี่ยง GPU thermal damage จะลดลงมหาศาล และคุณจะเลื่อนวันต้องซื้อการ์ดใหม่เพราะการ์ดเก่าพังจากความร้อนออกไปอีกหลายปี มุมมองสุดท้ายคือ ความร้อนที่ปลอดภัยไม่ได้มาจากการระบายความร้อนแรงขึ้นอย่างเดียว แต่มาจากสายประกอบที่ละเอียดและไม่มองข้ามข้อบกพร่องเล็กๆ ที่โรงงานทิ้งไว้
